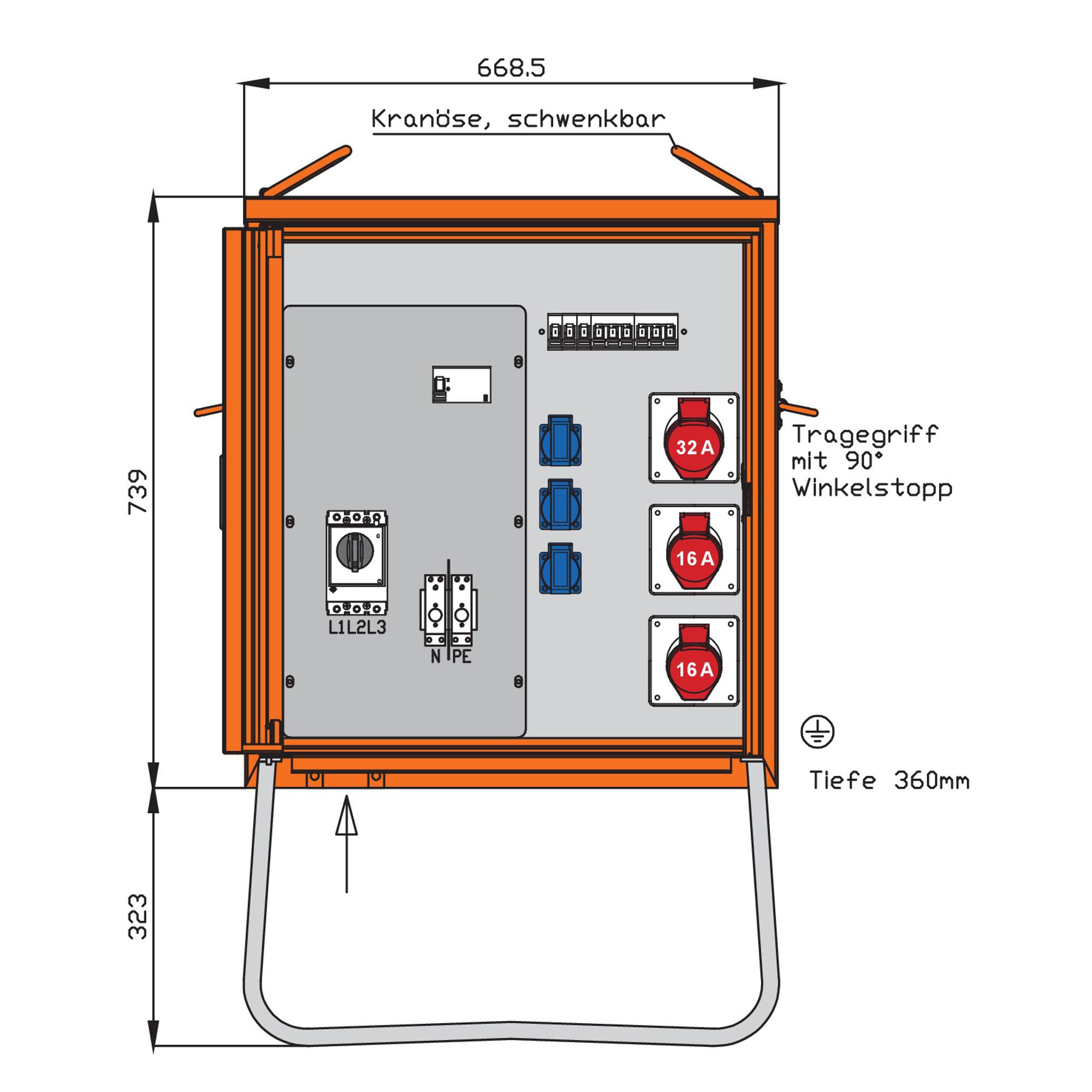

nach IEC61439-4 Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 739 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 40A/30mA -B- 1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hersteller-Artikelnummer (MPN)
WV0270R1
Anzahl der SCHUKO-Steckdosen
3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1
Ausführung
Verteilerschrank
Breite
669 mm
Geeignet nach IEC/EN 61439-4
ja
Anzahl der Leitungsschutzschalter
5
Bemessungsspannung
230/400 V
Anzahl der Pole Hauptschalter
3
Anschlussleistung
22 kVA
Fehlerstrom-Typ
B
Werkstoff des Gehäuses
Stahl
Bemessungsstrom
32 A
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1
Schutzart (IP)
IP44
Tiefe
360 mm
Notschalter
nein
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2
Hauptschalter
Leistungsschalter
Höhe
1062 mm
Hauptschalter-Bemessungsstrom
32 A
Hersteller: WALTHER-WERKE Walther Werke Ferdinand Walther GmbH Ramsener Str. 6 DE 67304 Eisenberg mail@walther-werke.de Webseite: www.walther-werke.de
