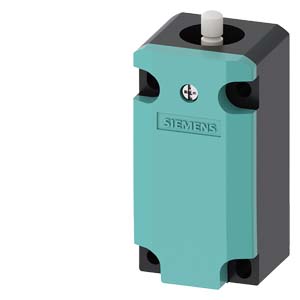

Basisschalter für Positionsschalter 3SE51 Metallgehäuse, nach EN 50041 Geräteanschluss 1 x (M20 x 1,5) 1S/2Ö Sprungkontakte ohne Antriebskopf Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
Hersteller-Artikelnummer (MPN)
3SE51120LA00
Bemessungsbetriebsstrom Ie bei DC-13, 230 V
0,27 A
Schutzart (IP)
IP66/IP67
Gehäusebauform
Quader
Mit Statusanzeige
nein
Höhe des Sensors
37,3 mm
Schaltfunktion
Sprungschaltglied
Werkstoff des Gehäuses
Metall
Bemessungsbetriebsstrom Ie bei AC-15, 125 V
6 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V
0,55 A
Anzahl der Kontakte als Öffner
2
Explosionsschutz-Kategorie für Gas
ohne
Bemessungsbetriebsstrom Ie bei DC-13, 24 V
3 A
Bemessungsbetriebsstrom Ie bei AC-15, 24 V
6 A
Länge des Sensors
85,7 mm
Breite des Sensors
40 mm
Explosionsschutz-Kategorie für Staub
ohne
Anzahl der Kontakte als Schließer
1
Umgebungstemperatur während des Betriebs
-25..85 °C
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
1,5 A
Ausrichtung des Betätigungselements
Rollenstößel gerade
Zwangsöffnung
ja
Ausgang elektronisch
nein
Schaltfunktion verrastend
nein
Ausführung der Schnittstelle
ohne
Schutzart (NEMA)
12
Anzahl der sicherheitsgerichteten Hilfskontakte
2
Geeignet für Sicherheitsfunktionen
ja
Beschichtung Gehäuse
lackiert
Ausführung des Betätigungselements
ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Ausführung des elektrischen Anschlusses
Kabeleinführung (metrisch)
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
