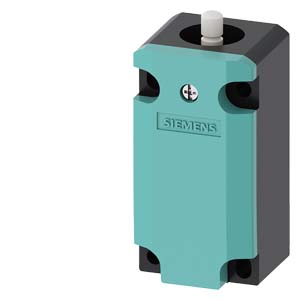

Basisschalter für Positionsschalter 3SE51 Metallgehäuse, nach EN 50041, Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte ohne Antriebskopf Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
Hersteller-Artikelnummer (MPN)
3SE51120CA00
Höhe des Sensors
37,3 mm
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Schaltfunktion verrastend
nein
Breite des Sensors
40 mm
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
6 A
Geeignet für Sicherheitsfunktionen
ja
Werkstoff des Gehäuses
Metall
Schutzart (NEMA)
12
Anzahl der Kontakte als Schließer
1
Beschichtung Gehäuse
lackiert
Anzahl der sicherheitsgerichteten Hilfskontakte
1
Ausführung des elektrischen Anschlusses
Kabeleinführung (metrisch)
Bemessungsbetriebsstrom Ie bei AC-15, 24 V
6 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V
0,27 A
Ausführung des Betätigungselements
ohne
Ausrichtung des Betätigungselements
Rollenstößel gerade
Umgebungstemperatur während des Betriebs
-25..85 °C
Bemessungsbetriebsstrom Ie bei DC-13, 24 V
3 A
Schutzart (IP)
IP66/IP67
Gehäusebauform
Quader
Anzahl der Kontakte als Öffner
1
Bemessungsbetriebsstrom Ie bei DC-13, 125 V
0,55 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V
6 A
Ausgang elektronisch
nein
Ausführung der Schnittstelle
ohne
Explosionsschutz-Kategorie für Staub
ohne
Zwangsöffnung
ja
Explosionsschutz-Kategorie für Gas
ohne
Länge des Sensors
85,7 mm
Mit Statusanzeige
nein
Schaltfunktion
Sprungschaltglied
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
