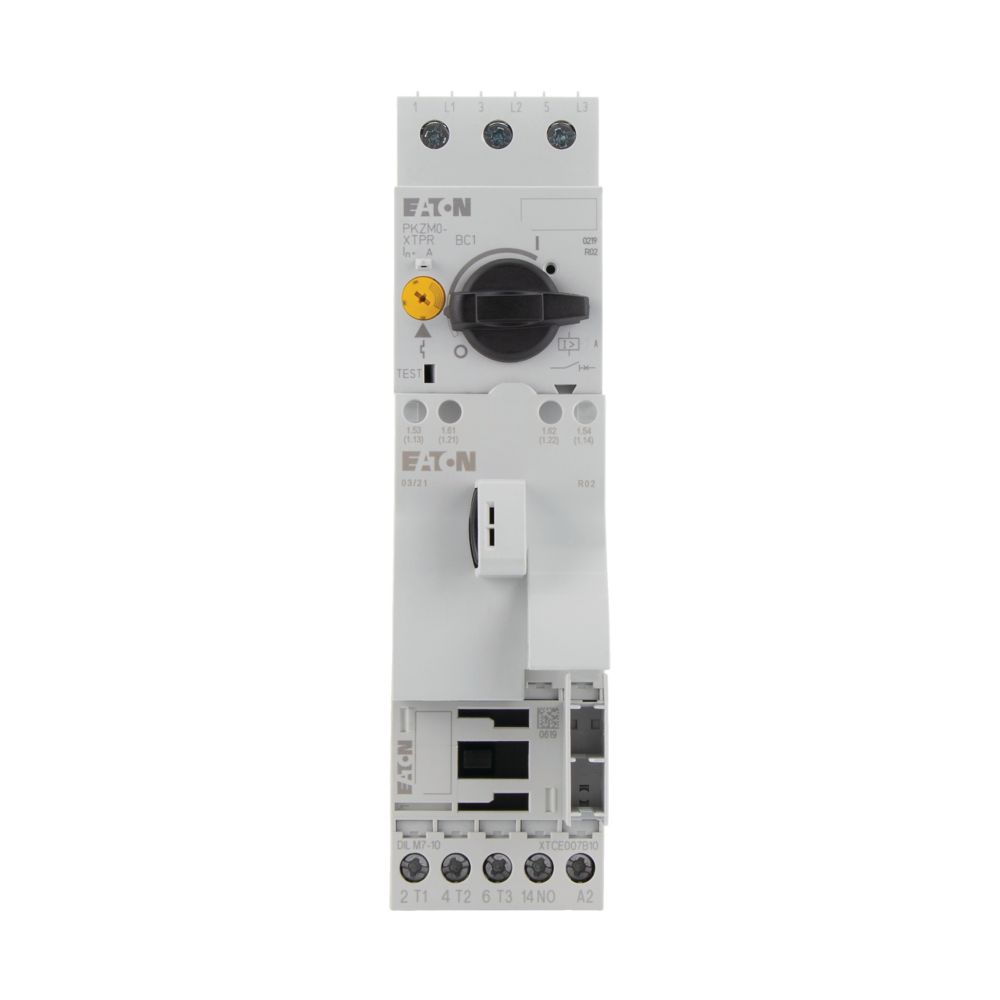

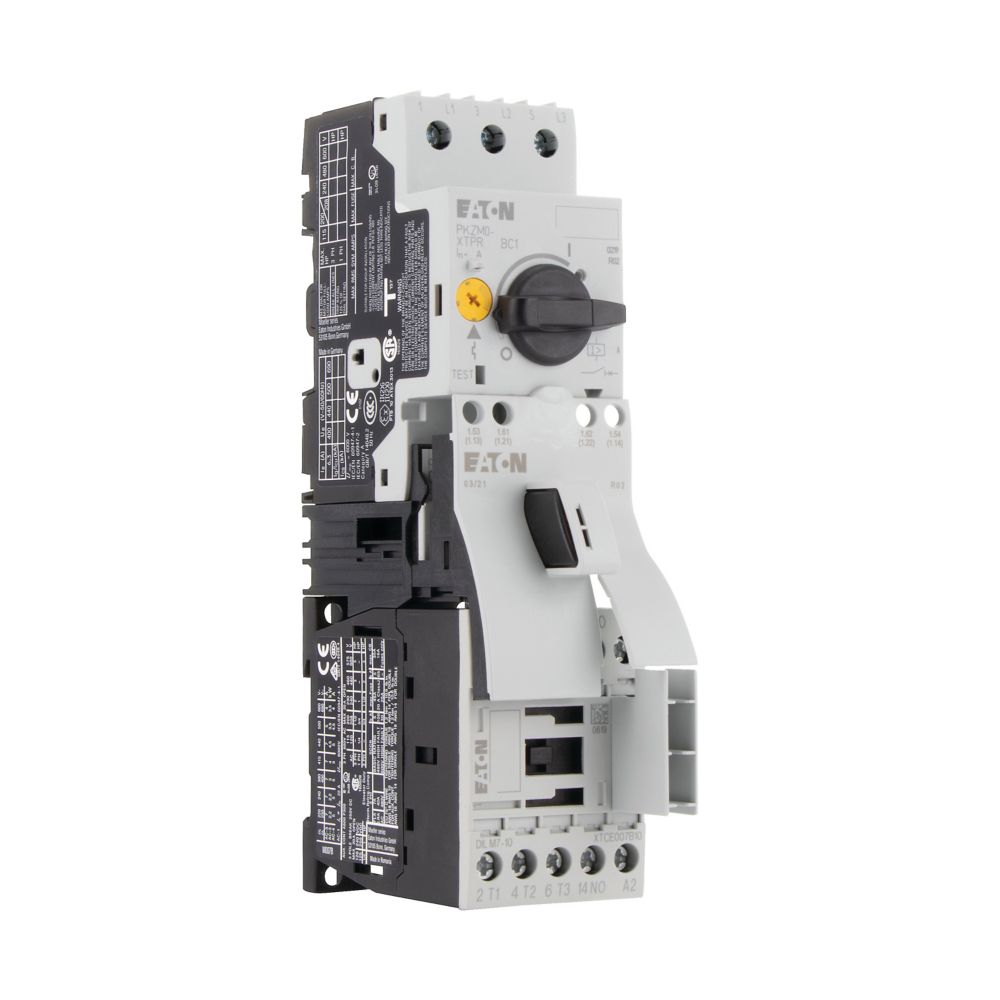

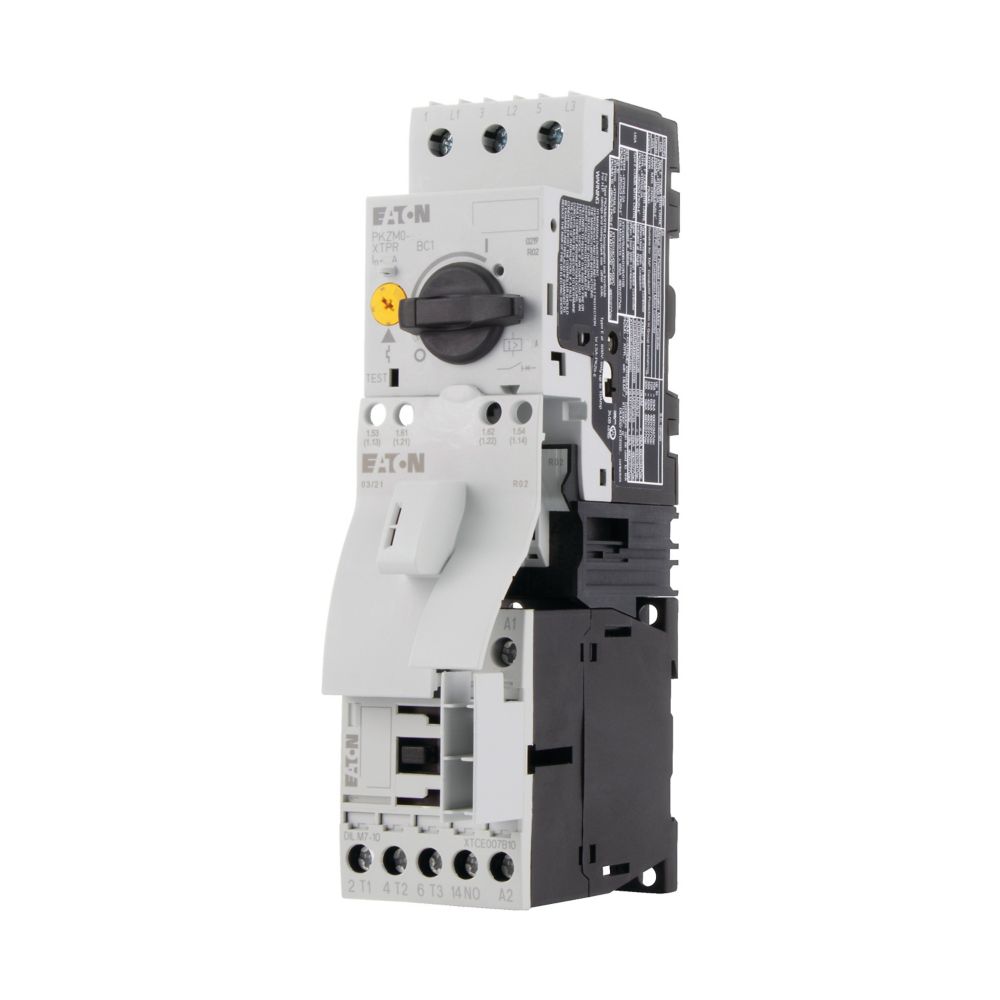

Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsleistung Motor AC-3 380 V 400 V 415 V: P= 0,75 kW, Einstellbereich Überlastauslöser: Ir= 1,6 - 2,5 A, Koordinierung: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 24 V DC, DC, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Hersteller-Artikelnummer (MPN)
283161
Leistungsaufnahme
2,6 W
Temperaturkompensierter Überlastschutz
ja
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
0 kW
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
0,37 kW
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
50000 A
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 V
Zuordnungsart nach IEC 60947-4-3
Klasse 2
Mit Kurzschlussauslöser
ja
Bemessungssteuerspeisespannung Us bei DC
24 V
Höhe
180 mm
Unterstützt Protokoll für DeviceNet
nein
Geeignet für NOT-AUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Überlastauslöser Stromeinstellung
1,6..2,5 A
Unterstützt Protokoll für PROFINET IO
nein
Schutzart (IP)
IP20
Bemessungsbetriebsleistung bei AC-3, 400 V
0,75 kW
Bemessungsbetriebsstrom Ie
1,9 A
Tiefe
95 mm
Breite
45 mm
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für MODBUS
nein
Bemessungsbetriebsstrom bei AC-3, 400 V
2,5 A
Unterstützt Protokoll für LON
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Auslöseklasse
CLASS 10 A
Unterstützt Protokoll für SafetyBUS p
nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 V
Unterstützt Protokoll für sonstige Bussysteme
nein
Schutzart (NEMA)
sonstige
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
0 A
Mit Sicherung
nein
Mit Trafo
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Tragschienenmontage möglich
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
0 kW
Unterstützt Protokoll für SUCONET
nein
Art des Motorstarters
Direktstarter (DOL)
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
50000 A
Unterstützt Protokoll für ASI
nein
Externer Reset möglich
nein
Spannungsart zur Betätigung
DC
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für PROFIBUS
nein
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
0 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen
55 °C
Unterstützt Protokoll für Data-Highway
nein
Anzahl der Hilfskontakte als Schließer
1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Schraubanschluss
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
