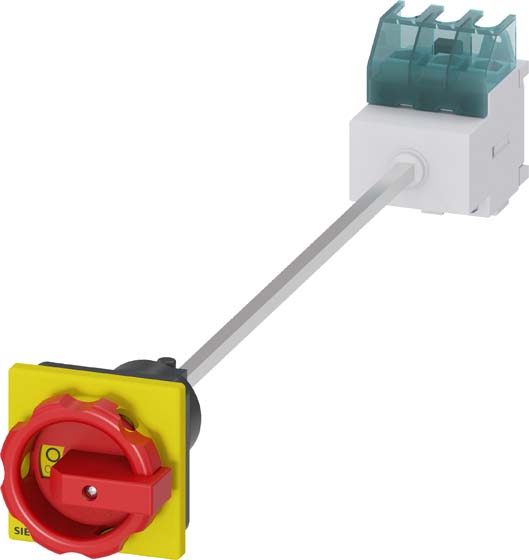

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Bodenbefestigung mit Türkupplung, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD22130TK53
Bemessungsdauerstrom bei AC-23, 400 V
22 A
Geeignet für Zwischenbau
nein
Schutzart (IP), frontseitig
IP65
Tiefe
452 mm
Ausführung als Sicherheitsschalter
ja
Anschlussart Hauptstromkreis
Rahmenklemme
Geeignet für Verteilereinbau
ja
Gerätebauart
Einbaugerät Festeinbautechnik
Mit vormontierter Verkabelung
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Bemessungsdauerstrom Iu
32 A
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Anzahl der Schalter
1
Verriegelbar
ja
Motorantrieb integriert
nein
Spannungsauslöser optional
nein
Bemessungsbetriebsleistung bei AC-23, 400 V
12 kW
Höhe
83 mm
Bemessungsdauerstrom bei AC-21, 400 V
32 A
Bemessungskurzzeitstromfestigkeit Icw
640 kA
Ausführung als NOT-AUS-Einrichtung
ja
Ausführung als Wendeschalter
nein
Ausführung des Betätigungselements
kurzer Drehgriff
Ausführung als Hauptschalter
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
10 kW
Geeignet für Frontbefestigung Zentral
nein
Breite in Teilungseinheiten
3
Farbe des Betätigungselements
rot
Polzahl
3
Geeignet für Frontbefestigung 4-Loch
ja
Geeignet für Bodenmontage
ja
Motorantrieb optional
nein
Breite
67 mm
Schutzart (NEMA)
sonstige
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
