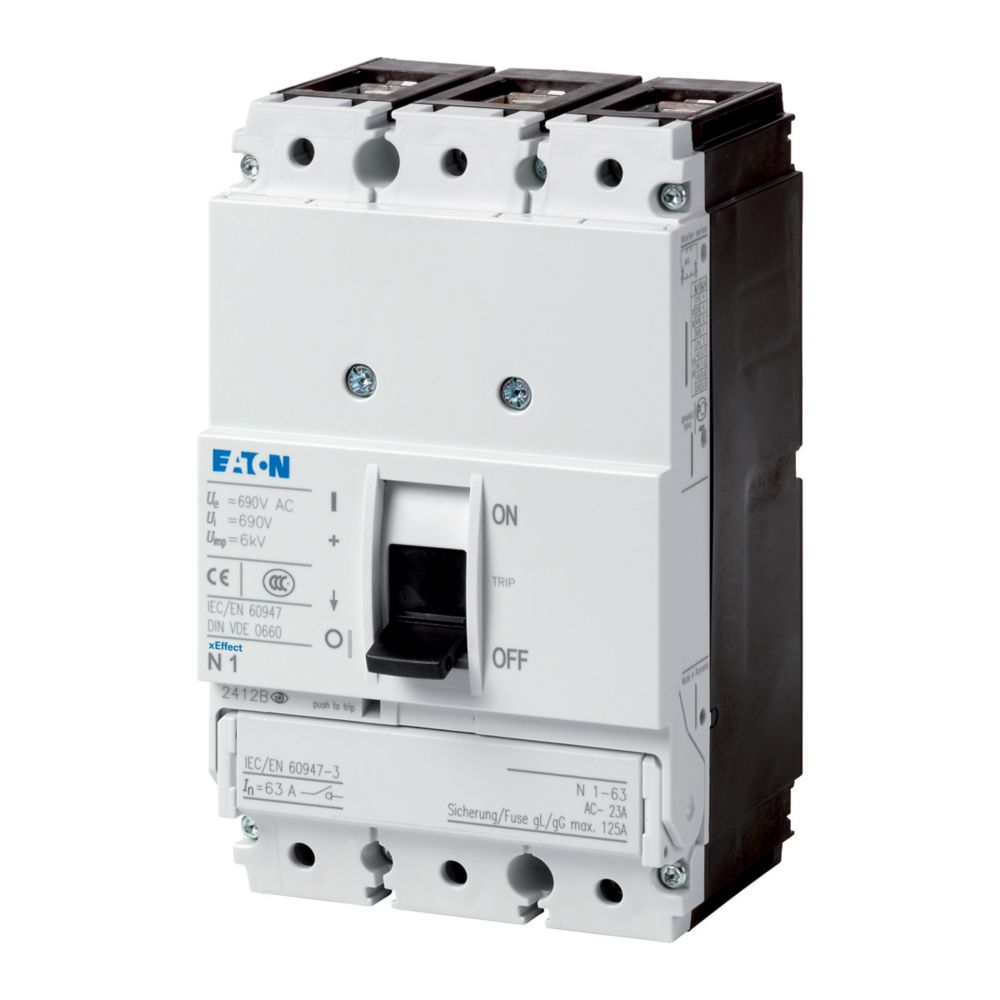

Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Hersteller-Artikelnummer (MPN)
259142
Geeignet für Frontbefestigung 4-Loch
nein
Ausführung des Betätigungselements
Kipphebel
Motorantrieb optional
nein
Verriegelbar
ja
Ausführung als Hauptschalter
ja
Geeignet für Verteilereinbau
ja
Ausführung als Wendeschalter
nein
Geeignet für Bodenbefestigung
ja
Schutzart (IP), frontseitig
IP20
Tiefe
88 mm
Anzahl der Schalter
1
Bemessungsdauerstrom Iu
125 A
Motorantrieb integriert
nein
Schutzart (NEMA)
sonstige
Mit vormontierter Verkabelung
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Geeignet für Zwischenbau
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Geeignet für Frontbefestigung Zentral
nein
Spannungsauslöser optional
nein
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Farbe des Betätigungselements
schwarz
Polzahl
3
Schaltleistung bei 400 V
0 kW
Höhe
145 mm
Breite
90 mm
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Anschlussart Hauptstromkreis
Rahmenklemme
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Gerätebauart
Einbaugerät Festeinbautechnik
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Ausführung als NOT-AUS-Einrichtung
ja
Bemessungsbetriebsspannung
690 V
Ausführung als Sicherheitsschalter
nein
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
