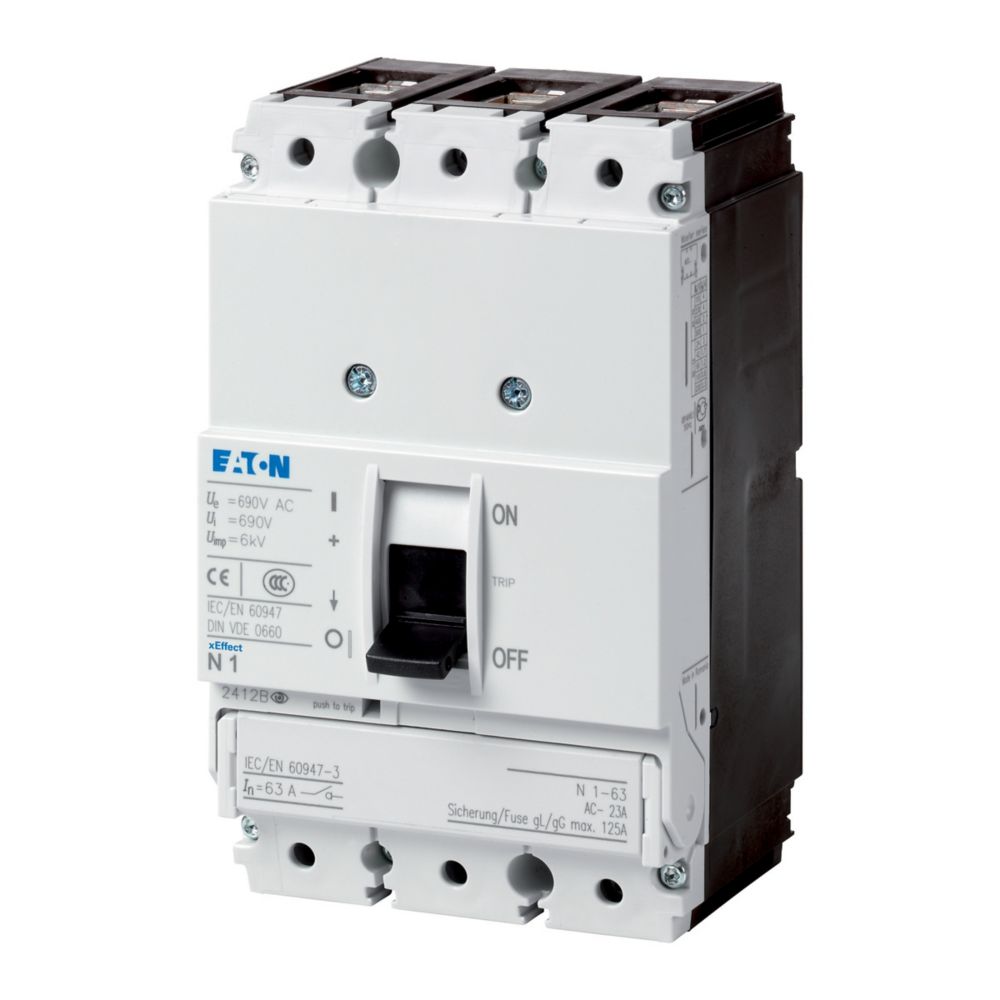

Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Hersteller-Artikelnummer (MPN)
259141
Bemessungsbetriebsspannung
690 V
Motorantrieb integriert
nein
Höhe
145 mm
Verriegelbar
ja
Anschlussart Hauptstromkreis
Rahmenklemme
Bemessungsdauerstrom Iu
100 A
Ausführung als Hauptschalter
ja
Schaltleistung bei 400 V
0 kW
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Frontbefestigung 4-Loch
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Mit vormontierter Verkabelung
nein
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Motorantrieb optional
nein
Geeignet für Bodenbefestigung
ja
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Ausführung als Wartungs-/Reparaturschalter
ja
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Breite
90 mm
Schutzart (NEMA)
sonstige
Geeignet für Verteilereinbau
ja
Anzahl der Schalter
1
Spannungsauslöser optional
nein
Farbe des Betätigungselements
schwarz
Ausführung als NOT-AUS-Einrichtung
ja
Gerätebauart
Einbaugerät Festeinbautechnik
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Schutzart (IP), frontseitig
IP20
Geeignet für Zwischenbau
ja
Ausführung des Betätigungselements
Kipphebel
Tiefe
88 mm
Ausführung als Sicherheitsschalter
nein
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Ausführung als Wendeschalter
nein
Polzahl
3
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
