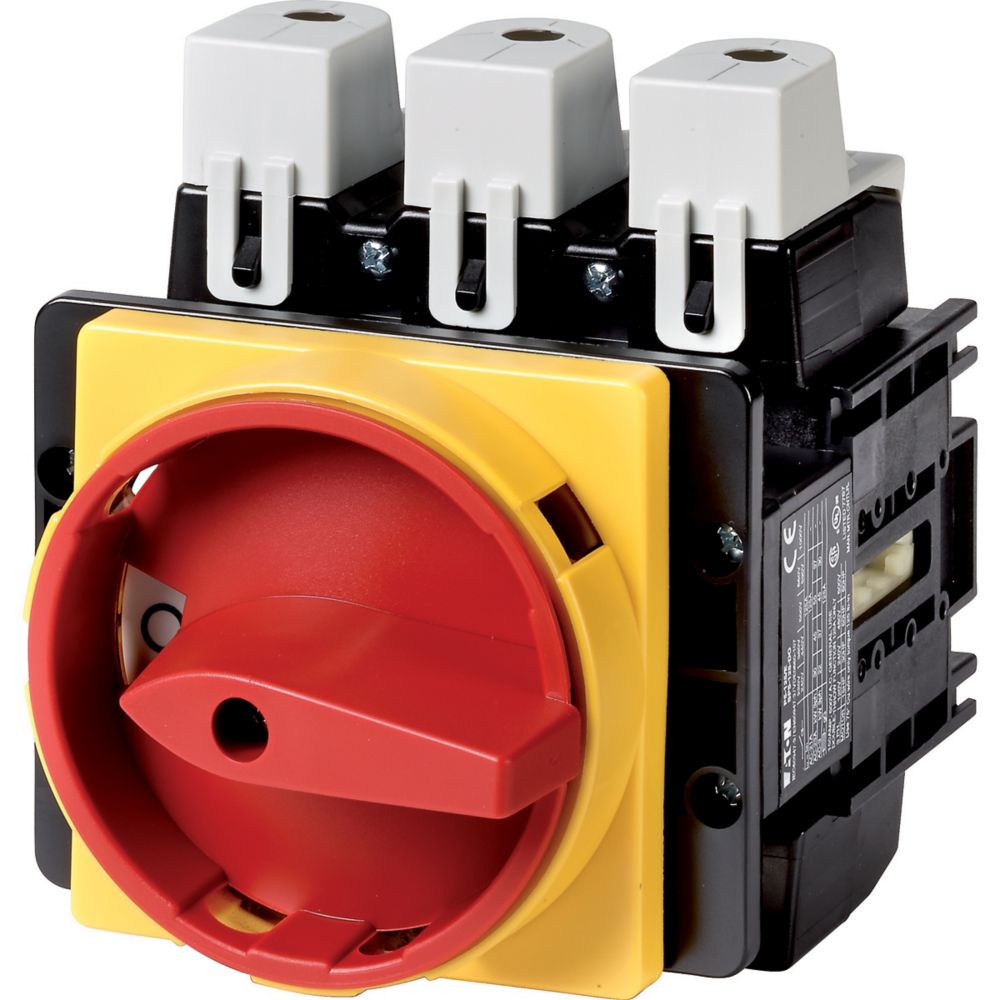

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P5, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 160 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Hersteller-Artikelnummer (MPN)
280922
Anzahl der Schalter
1
Verriegelbar
ja
Bemessungsdauerstrom Iu
160 A
Spannungsauslöser optional
nein
Geeignet für Verteilereinbau
nein
Motorantrieb optional
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
45 kW
Polzahl
3
Farbe des Betätigungselements
rot
Höhe
150 mm
Schutzart (NEMA)
12
Bemessungsbetriebsspannung
690 V
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Werkstoff des Gehäuses
Kunststoff
Motorantrieb integriert
nein
Tiefe
115 mm
Mit vormontierter Verkabelung
nein
Schaltleistung bei 400 V
55 kW
Bemessungsdauerstrom bei AC-21, 400 V
160 A
Anschlussart Hauptstromkreis
Rahmenklemme
Ausführung als Hauptschalter
ja
Geeignet für Frontbefestigung Zentral
nein
Ausführung als Wendeschalter
nein
Geeignet für Bodenmontage
nein
Geeignet für Zwischenbau
nein
Bedingter Bemessungskurzschlussstrom Iq
30 kA
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
3 kA
Ausführung als Wartungs-/Reparaturschalter
ja
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Bemessungsdauerstrom bei AC-23, 400 V
160 A
Geeignet für Frontbefestigung 4-Loch
ja
Breite
130 mm
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
ja
Gerätebauart
Einbaugerät Festeinbautechnik
Schutzart (IP), frontseitig
IP65
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
