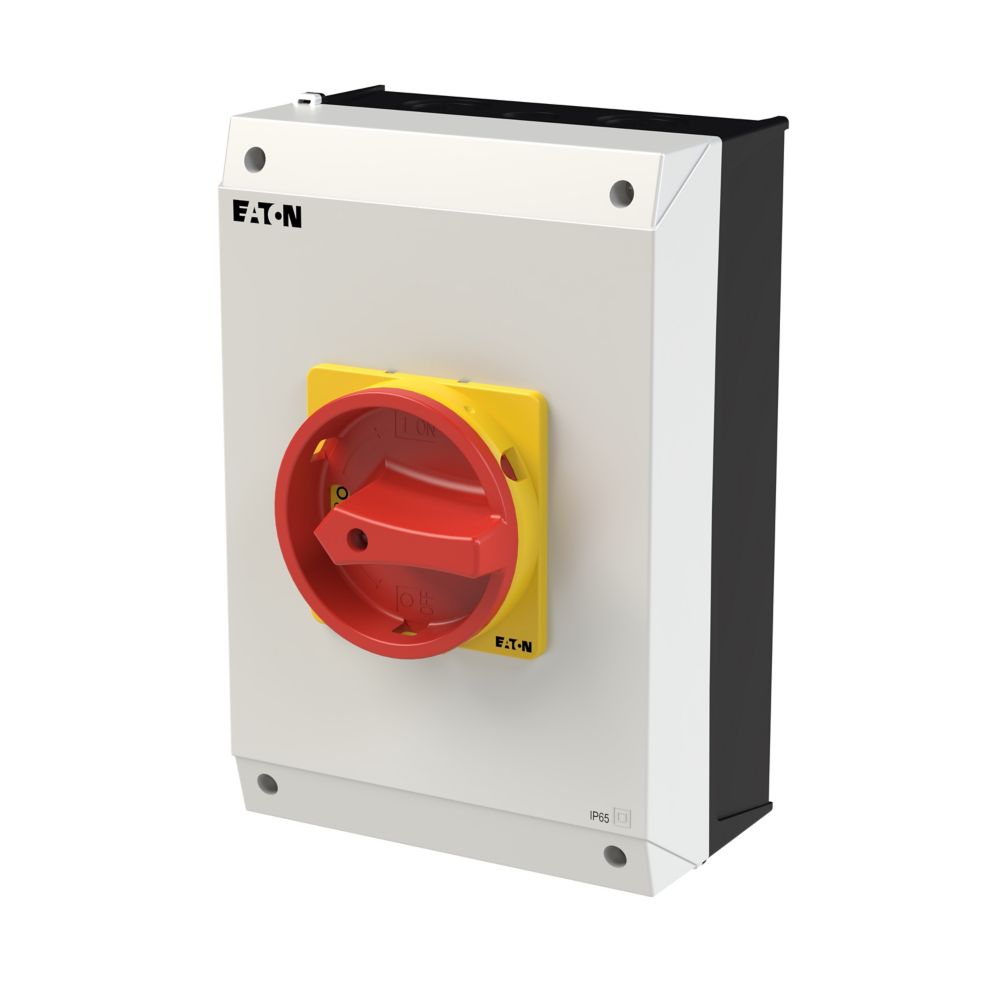

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Hersteller-Artikelnummer (MPN)
207349
Höhe
180 mm
Schaltleistung bei 400 V
30 kW
Ausführung als Wendeschalter
nein
Schutzart (IP), frontseitig
IP65
Geeignet für Frontbefestigung 4-Loch
nein
Ausführung als Sicherheitsschalter
ja
Anzahl der Schalter
1
Breite
160 mm
Bemessungsbetriebsspannung
690 V
Anschlussart Hauptstromkreis
Schraubanschluss
Gerätebauart
Komplettgerät im Gehäuse
Mit vormontierter Verkabelung
nein
Bemessungsdauerstrom bei AC-23, 400 V
63 A
Geeignet für Verteilereinbau
nein
Gehäusefarbe
grau
Polzahl
4
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungskurzzeitstromfestigkeit Icw
1,26 kA
Farbe des Betätigungselements
rot
Ausführung als Hauptschalter
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
30 kW
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Geeignet für Bodenmontage
nein
Geeignet für Zwischenbau
nein
Tiefe
139 mm
Bemessungsdauerstrom bei AC-21, 400 V
63 A
Spannungsauslöser optional
nein
Bemessungsbetriebsleistung bei AC-23, 400 V
30 kW
Motorantrieb optional
nein
Schutzart (NEMA)
12
Motorantrieb integriert
nein
Ausführung als NOT-AUS-Einrichtung
ja
Bemessungsdauerstrom Iu
63 A
Geeignet für Frontbefestigung Zentral
nein
Verriegelbar
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Werkstoff des Gehäuses
Kunststoff
Bedingter Bemessungskurzschlussstrom Iq
100 kA
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
