Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE
Hersteller-Artikelnummer (MPN)
KD7D67D3Y090100
Aderkennzeichnung nach HD 308 S2
nein
Geeignet zur Verlegung im Erdreich
nein
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Leitungs-Breite ca.
7,2 mm
Wellenwiderstand
100 Ohm
Ölbeständig nach EN IEC 60811-404
nein
Nennspannung U
125 V
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Leiternennquerschnitt
0,259 mm²
Geeignet als Computer-Datenkabel
ja
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Anzahl der Verseilelemente
4
Duplex
nein
Schirm über Verseilelement
Folie
Schirm über Verseilung
Geflecht
Mantel-Farbe
gelb
Leiter-Oberfläche
blank
Bewehrung/Armierung
ohne
Trennungsklasse nach EN 50174-2
D
Flammwidrig nach IEC 60332-1-2
nein
Halogenfrei nach EN IEC 60754-2
ja
Mantelmaterial
Polyolefine

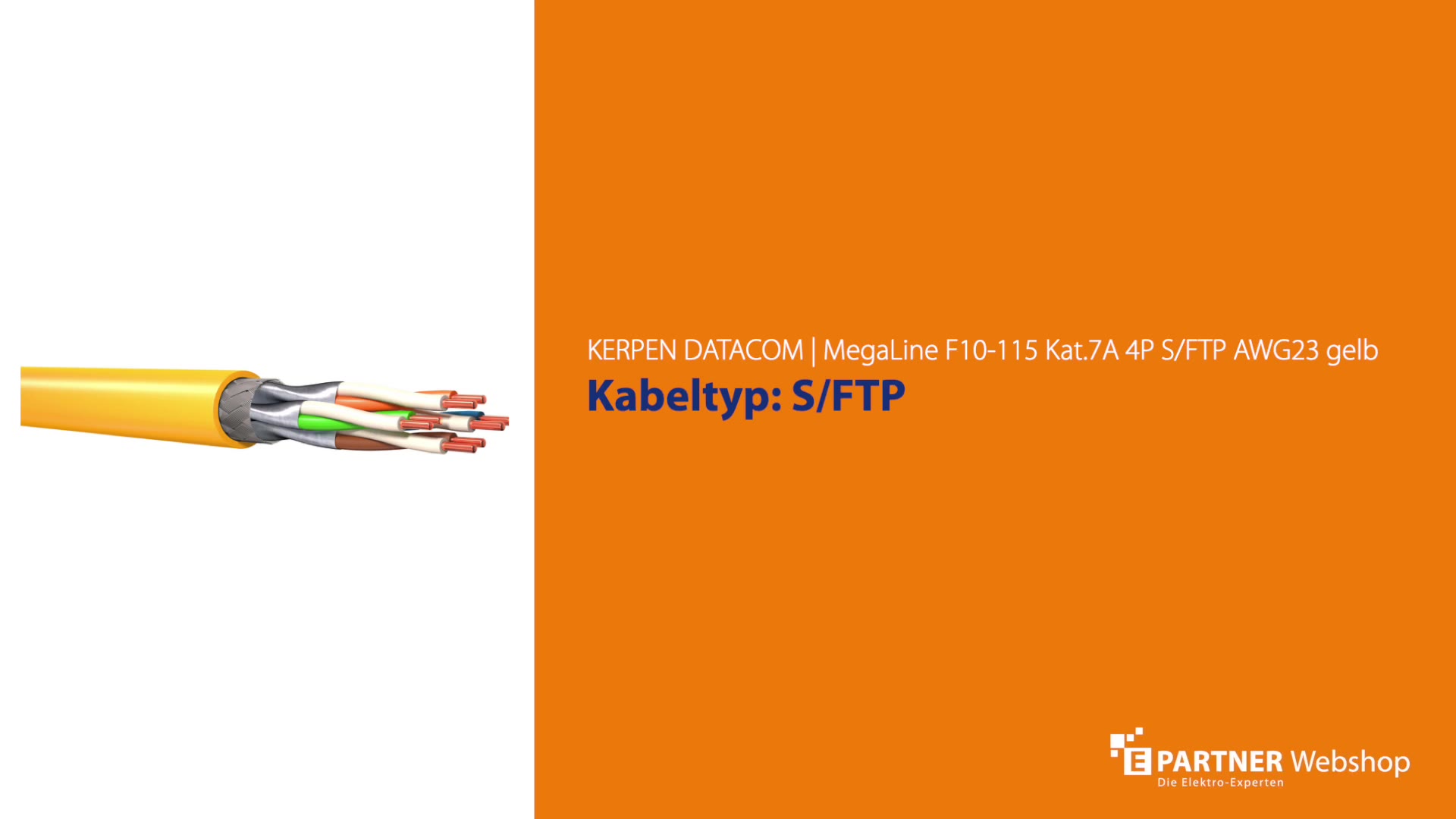

Kabeltyp
S/FTP
Verseilelement
Paare
Geeignet als Signalkabel
ja
Leitungs-Höhe ca.
7,2 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Kabel querwasserdicht
nein
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Ader-Kennzeichnung
Farbe
Funktionserhalt nach IEC 60331-23
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Geeignet als Telefonkabel
ja
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Kabelgeometrie
rund
Beidraht
nein
Leiter-Material
Kupfer
AWG-Größe
23
NVP-Wert
80 %
Brandverhalten nach EN 13501-6: Klasse
Dca
Material Bewehrung
sonstige
Außendurchmesser ca.
7,2 mm
Spezifizierung Aderisolation
Polyethylen (PE)
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Leiter-Klasse
Kl.1 = eindrähtig
Zulässige Art der Installation im Erdreich
sonstige
Anzahl der Mantelschichten
1
Spezifizierung Mantelmaterial
sonstige
Max. Zugfestigkeit während der Verlegung
110 kN
Schutzmantel
ohne
Mit Nagetierschutz
nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Werkstoff der Aderisolation
Polyolefine
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
