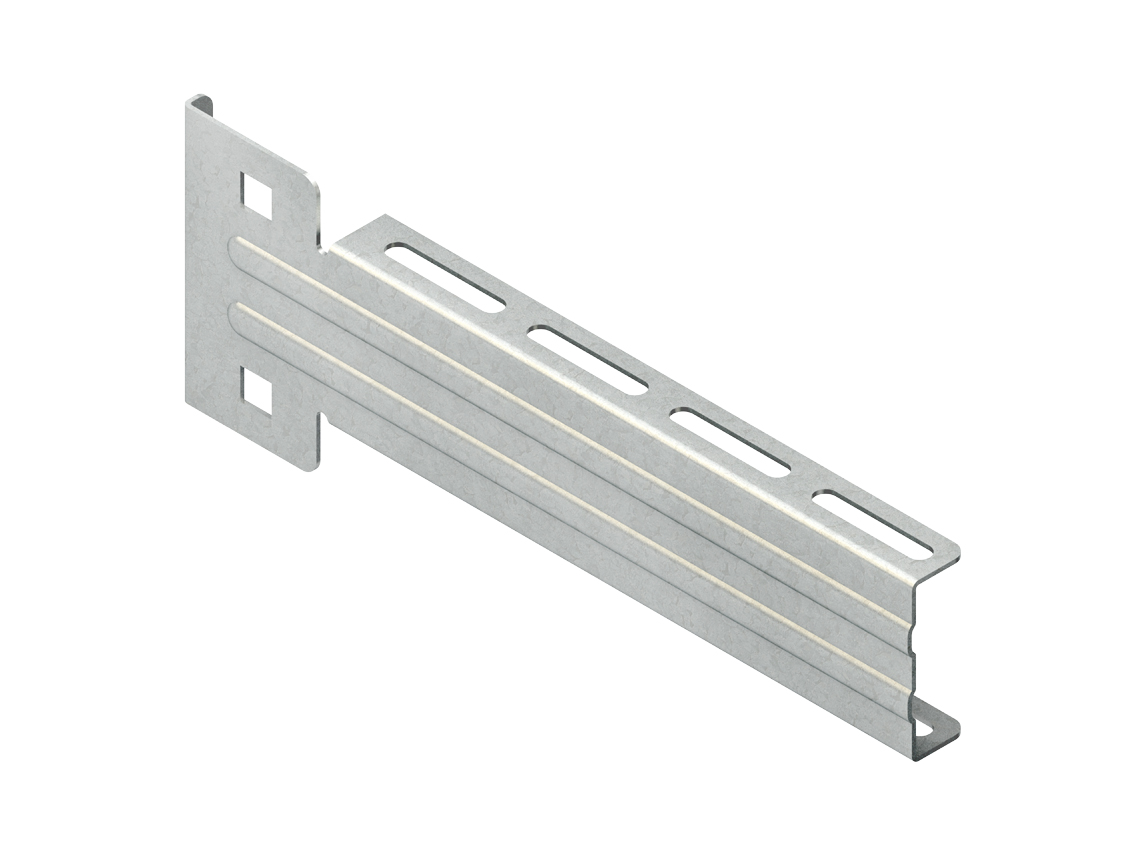

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 305 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
KTUM 300
Einsatztemperatur
-20..120 °C
Breite
20 mm
Ausführung
Stielausleger
Winkel
90 °
Geeignet für Kabeltragsystembreite
50..300 mm
Max. sichere Arbeitslast nach IEC 61537
1200 N
Länge
305 mm
Höhe
73 mm
Werkstoffgüte
sonstige
Werkstoff
Stahl
Oberflächenschutz
bandverzinkt
Geeignet für Funktionserhalt
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
