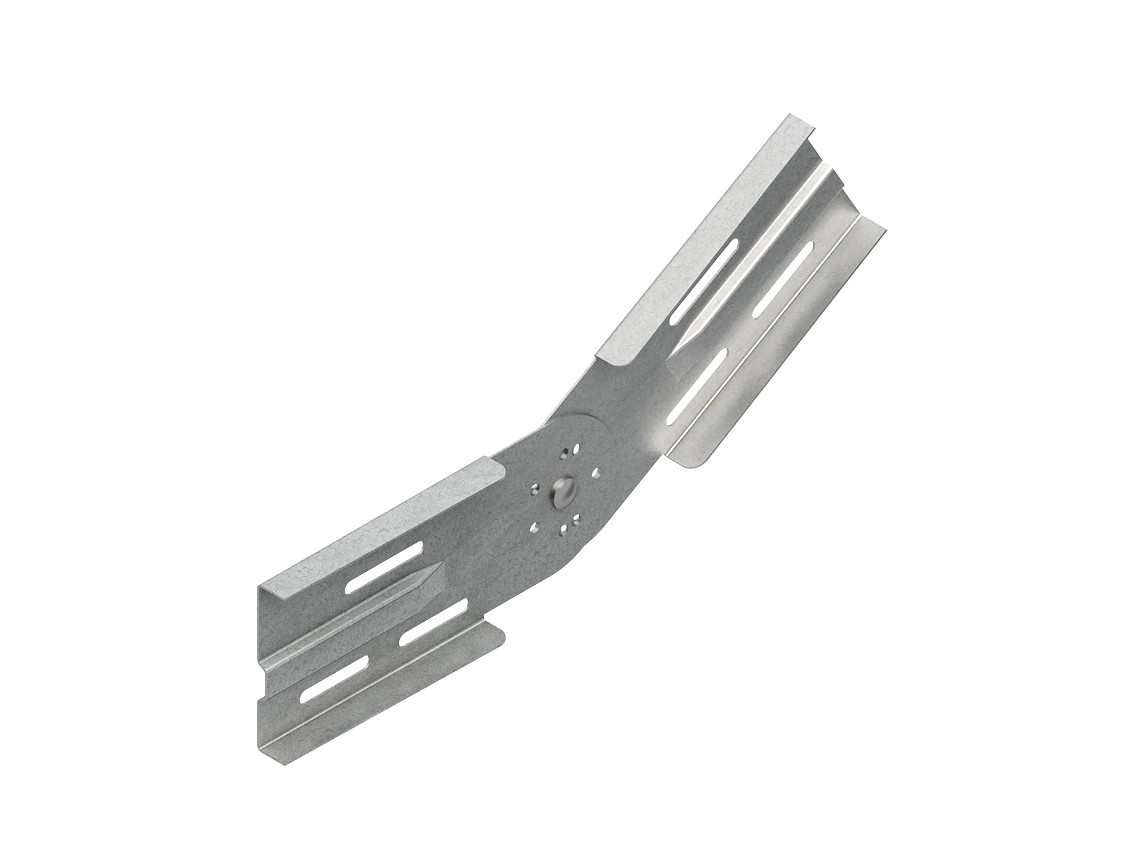

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WSGV 105
Geeignet für Funktionserhalt
nein
Werkstoff
Stahl
Gelenkverbinder vertikal
ja
Werkstoffgüte
sonstige
Oberflächenschutz
bandverzinkt
Geeignet für Kabeltragsystemhöhe
105 mm
Geeignet für Kabelleiter
ja
Art der Verbindung
Schraubverbinder
Einsatztemperatur
-20..120 °C
Geeignet für Kabeltragsystembreite
200..600 mm
Rostfreier Stahl, gebeizt
nein
Gelenkverbinder horizontal
nein
Geeignet für Kabelrinne
ja
Ausführung
Längs- und Winkelverbinder
Länge
460 mm
Geeignet für Gitterrinne
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
