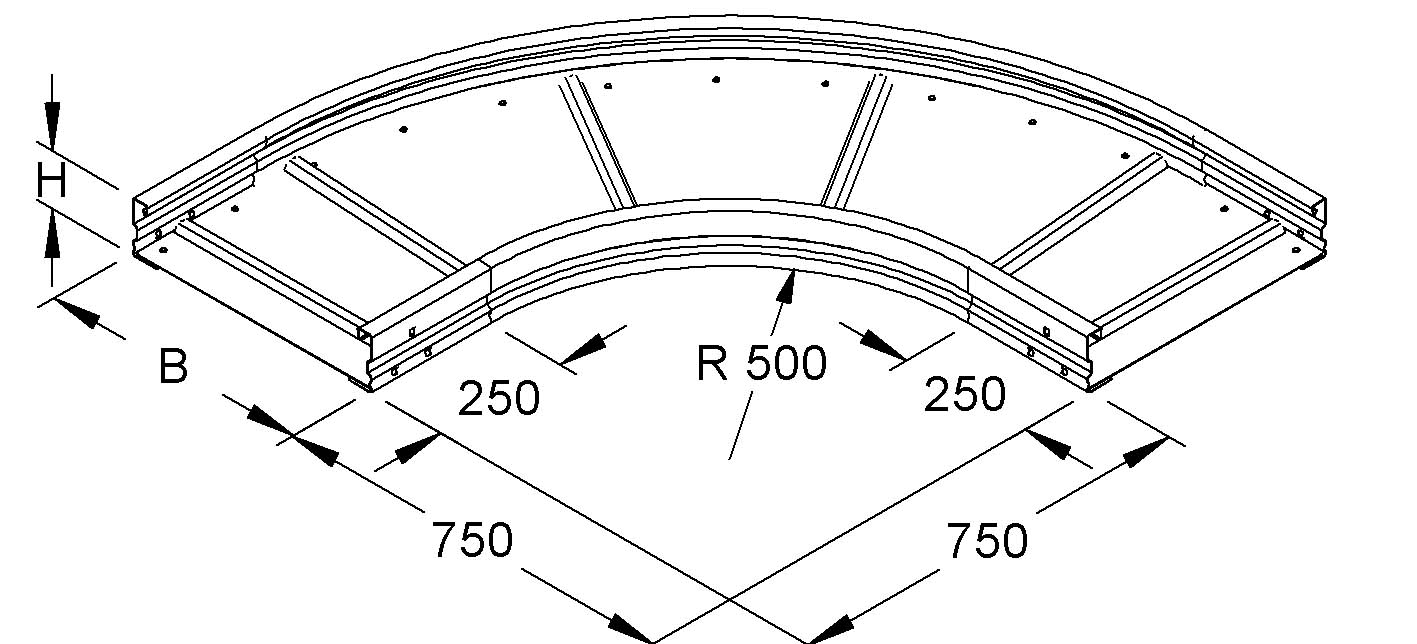

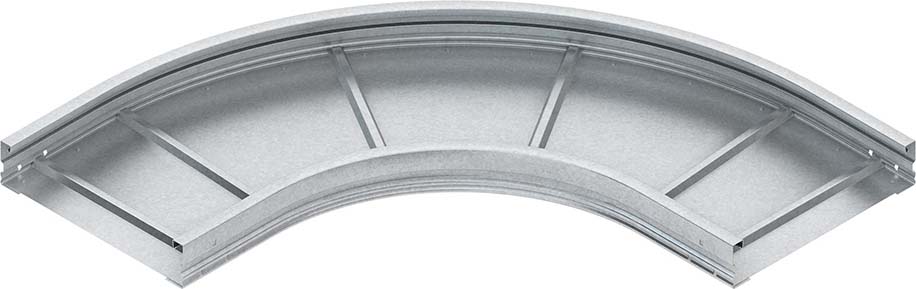

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105... Weitspannkabelrinne WRU 105... Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 200 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
WRBR 105.200
Richtungsänderung
horizontal
Seitenlochung
nein
Oberflächenschutz
bandverzinkt
Werkstoff
Stahl
Kabelrinnenhöhe
105 mm
NATO-Lochbild
nein
Winkel
90°
Mit Oberteil
nein
Innenradius
500 mm
Montagelochung im Boden
nein
Kabelrinnenbreite
200 mm
Geeignet für Funktionserhalt
nein
Werkstoffgüte
sonstige
Bauform
Bogen starr
Rostfreier Stahl, gebeizt
nein
Bogenausführung
glatter Bogen
Materialstärke
1,5 mm
Einsatztemperatur
-20..120 °C
Ausführung
integrierter Verbinder
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
