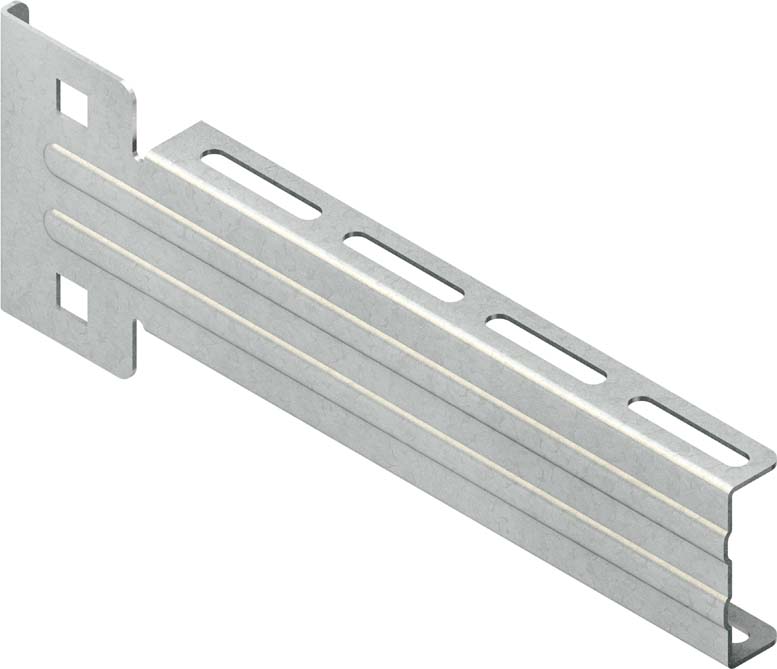

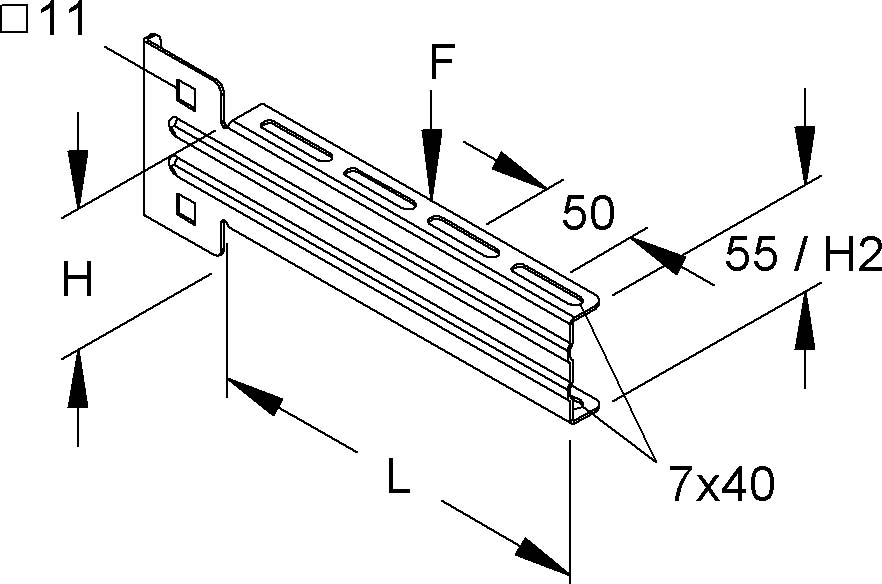

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 205 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
KTUM 200
Geeignet für Funktionserhalt
nein
Winkel
90 °
Oberflächenschutz
bandverzinkt
Breite
20 mm
Ausführung
Stielausleger
Länge
205 mm
Werkstoffgüte
sonstige
Farbe
Zink
Werkstoff
Stahl
Höhe
73 mm
Geeignet für Kabeltragsystembreite
50..200 mm
Sichere Arbeitslast nach IEC 61537
1200 N
Einsatztemperatur
-20..120 °C
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
