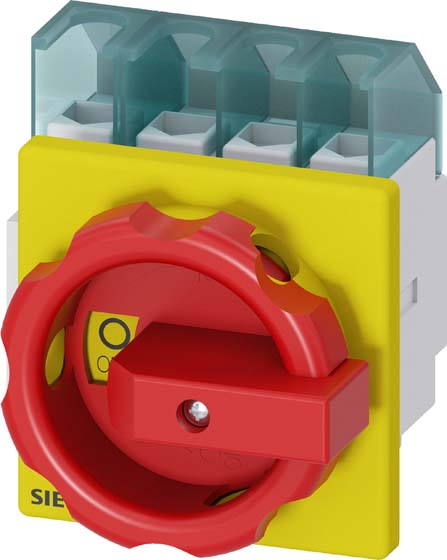

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD22031TL53
Bemessungsbetriebsleistung bei AC-23, 400 V
12 kW
Motorantrieb integriert
nein
Tiefe
93 mm
Ausführung des Betätigungselements
kurzer Drehgriff
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Geeignet für Frontbefestigung 4-Loch
ja
Verriegelbar
ja
Bemessungsbetriebsleistung bei AC-3, 400 V
10 kW
Mit vormontierter Verkabelung
nein
Anzahl der Schalter
1
Geeignet für Zwischenbau
nein
Ausführung als Hauptschalter
ja
Spannungsauslöser optional
nein
Geeignet für Verteilereinbau
nein
Ausführung als Wendeschalter
nein
Ausführung als NOT-AUS-Einrichtung
ja
Breite
67 mm
Höhe
83 mm
Ausführung als Wartungs-/Reparaturschalter
ja
Schutzart (IP), frontseitig
IP65
Ausführung als Sicherheitsschalter
ja
Motorantrieb optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis
Rahmenklemme
Bemessungsdauerstrom Iu
32 A
Geeignet für Frontbefestigung Zentral
nein
Farbe des Betätigungselements
rot
Bemessungsdauerstrom bei AC-21, 400 V
32 A
Breite in Teilungseinheiten
4
Polzahl
4
Geeignet für Bodenmontage
nein
Bemessungsdauerstrom bei AC-23, 400 V
22 A
Schutzart (NEMA)
sonstige
Bemessungskurzzeitstromfestigkeit Icw
0,64 kA
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
