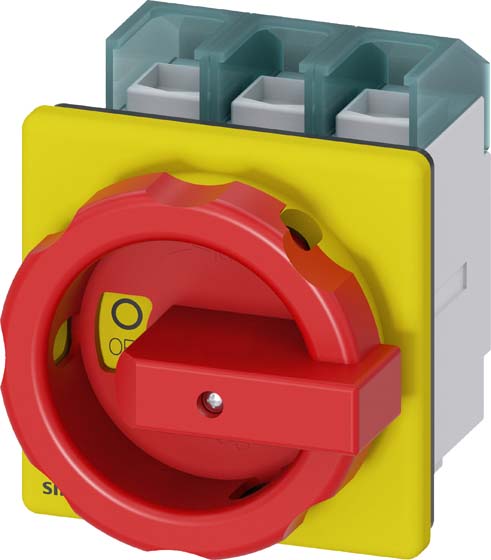

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 125 A, Betriebsleistung / bei AC-23 A bei 400V: 45 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD28040TK53
Anschlussart Hauptstromkreis
Rahmenklemme
Geeignet für Bodenmontage
nein
Bemessungsdauerstrom Iu
125 A
Farbe des Betätigungselements
rot
Ausführung als Wendeschalter
nein
Ausführung als Hauptschalter
ja
Motorantrieb optional
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
37 kW
Tiefe
112,5 mm
Bemessungsbetriebsleistung bei AC-23, 400 V
45 kW
Schutzart (NEMA)
sonstige
Motorantrieb integriert
nein
Ausführung als NOT-AUS-Einrichtung
ja
Schutzart (IP), frontseitig
IP65
Polzahl
3
Ausführung des Betätigungselements
kurzer Drehgriff
Bemessungsdauerstrom bei AC-21, 400 V
125 A
Bemessungsdauerstrom bei AC-23, 400 V
80 A
Anzahl der Schalter
1
Mit vormontierter Verkabelung
nein
Verriegelbar
ja
Breite
90 mm
Geeignet für Frontbefestigung 4-Loch
ja
Geeignet für Verteilereinbau
nein
Bemessungskurzzeitstromfestigkeit Icw
2000 kA
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Zwischenbau
nein
Geeignet für Frontbefestigung Zentral
nein
Spannungsauslöser optional
nein
Ausführung als Sicherheitsschalter
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Höhe
106 mm
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
