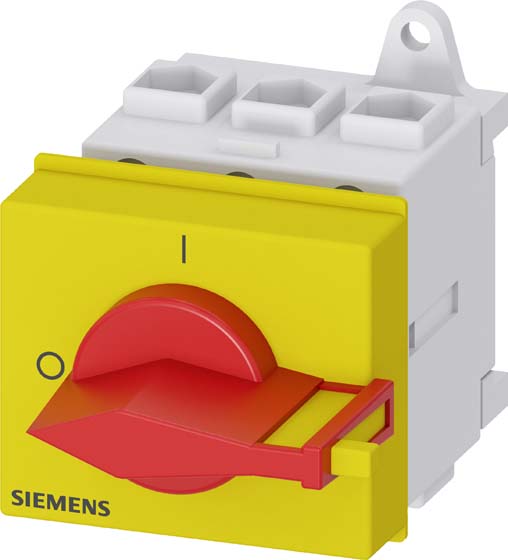

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A, Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW, Verteilereinbau, Knebelantrieb, rot/gelb, Handhabe direkt am Schalter Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD21300TK13
Bemessungskurzzeitstromfestigkeit Icw
0,64 kA
Geeignet für Verteilereinbau
ja
Bemessungsdauerstrom Iu
25 A
Anschlussart Hauptstromkreis
Rahmenklemme
Bemessungsdauerstrom bei AC-21, 400 V
25 A
Breite
53 mm
Bemessungsdauerstrom bei AC-23, 400 V
20 A
Gerätebauart
Einbaugerät Festeinbautechnik
Bemessungsbetriebsleistung bei AC-3, 400 V
8 kW
Verriegelbar
ja
Geeignet für Zwischenbau
nein
Geeignet für Frontbefestigung Zentral
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Schutzart (NEMA)
sonstige
Polzahl
3
Bemessungsbetriebsleistung bei AC-23, 400 V
10 kW
Ausführung des Betätigungselements
Knebel
Tiefe
91 mm
Ausführung als NOT-AUS-Einrichtung
ja
Spannungsauslöser optional
nein
Geeignet für Frontbefestigung 4-Loch
nein
Anzahl der Schalter
1
Höhe
55 mm
Ausführung als Hauptschalter
ja
Farbe des Betätigungselements
rot
Ausführung als Wendeschalter
nein
Ausführung als Sicherheitsschalter
ja
Geeignet für Bodenmontage
ja
Motorantrieb optional
nein
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Motorantrieb integriert
nein
Breite in Teilungseinheiten
3
Mit vormontierter Verkabelung
nein
Schutzart (IP), frontseitig
IP40
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
