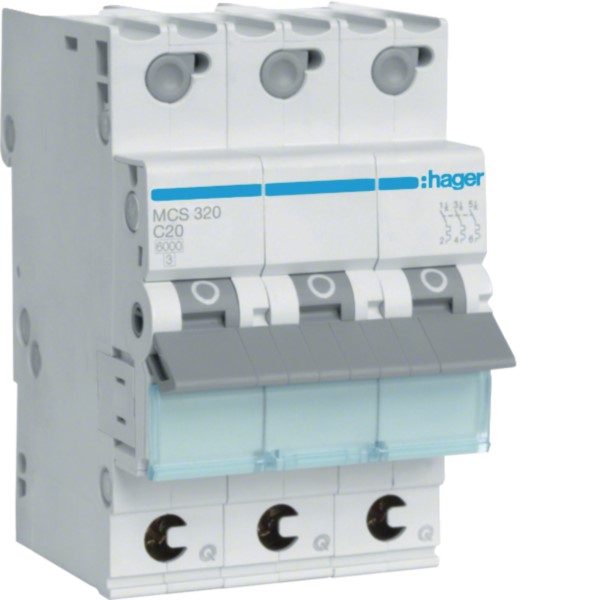

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 20A QuickConnect 3 Module.Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Hersteller-Artikelnummer (MPN)
MCS320
Umgebungstemperatur während des Betriebs
-25..70 °C
Bemessungsspannung
400 V
Polzahl (gesamt)
3
Spannungsart
AC
Schutzart (IP)
IP20
Unterputzmontage
ja
Auslösecharakteristik
C
Breite in Teilungseinheiten
3
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
ja
Explosionsgeschützt
nein
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Überspannungskategorie
3
Anzahl der abgesicherten Pole
3
Frequenz
50..60 Hz
Bemessungsisolationsspannung Ui
500 V
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Bemessungsstrom
20 A
Verlustleistung
8,9 W
Energiebegrenzungsklasse
3
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Einbautiefe
70 mm
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Mitschaltender Neutralleiter
nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
