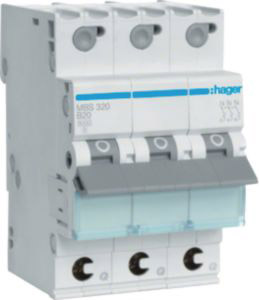

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A QuickConnect 3 Module.Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Hersteller-Artikelnummer (MPN)
MBS320
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Anzahl der abgesicherten Pole
3
Polzahl (gesamt)
3
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Verschmutzungsgrad
2
Verlustleistung
8,9 W
Unterputzmontage
ja
Umgebungstemperatur während des Betriebs
-25..70 °C
Spannungsart
AC
Bemessungsstrom
20 A
Mitschaltender Neutralleiter
nein
Breite in Teilungseinheiten
3
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Energiebegrenzungsklasse
3
Bemessungsspannung
400 V
Einbautiefe
70 mm
Überspannungskategorie
3
Bemessungsisolationsspannung Ui
500 V
Zusatzeinrichtungen möglich
ja
Schutzart (IP)
IP20
Explosionsgeschützt
nein
Frequenz
50..60 Hz
Auslösecharakteristik
B
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
