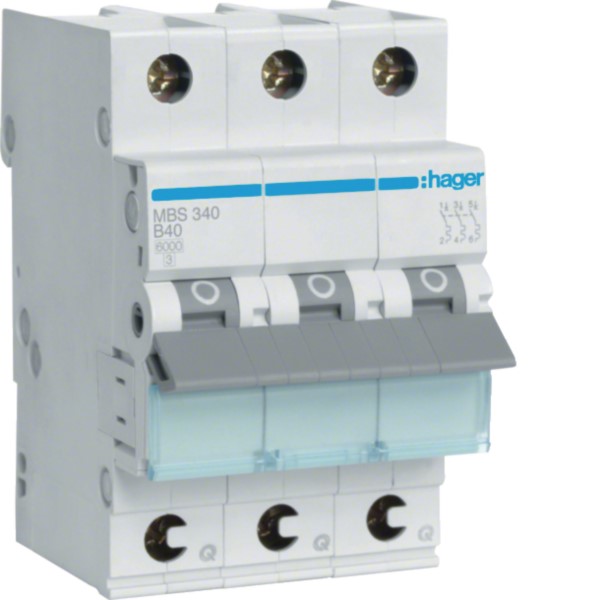

Der Leitungsschutzschalter MBS340 nach DIN EN 60898-1 wird über die QuickConnect-Klemme angeschlossen und sichert 3-polig mit B-Charakteristik bei 40 A Nennstrom. Gegen Überlast wirkt die zeitverzögerte thermische Auslösung, gegen Kurzschluss die elektromagnetische, bis 6 kA unterbricht das Gerät Kurzschlussströme. Aus dem Phasenschienenverbund ist der Schalter einzeln entnehmbar.
Hersteller-Artikelnummer (MPN)
MBS340
Unterputzmontage
ja
Bemessungsspannung
400 V
Anzahl der abgesicherten Pole
3
Verschmutzungsgrad
2
Umgebungstemperatur während des Betriebs
-25..70 °C
Spannungsart
AC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Mitschaltender Neutralleiter
nein
Einbautiefe
70 mm
Polzahl (gesamt)
3
Zusatzeinrichtungen möglich
ja
Explosionsgeschützt
nein
Energiebegrenzungsklasse
3
Verlustleistung
16,9 W
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Auslösecharakteristik
B
Breite in Teilungseinheiten
3
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Bemessungsstrom
40 A
Bemessungsisolationsspannung Ui
500 V
Schutzart (IP)
IP20
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
