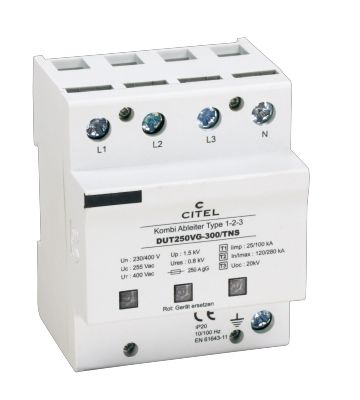

Kombi-Ableiter DUT250VG-300/TNS Die Ableiter der DUT-Reihe basieren auf der VG-Technology. Die Kompakt-Version, nur 4 TE (72 mm) breit, ist der kleinste Kombi-Ableiter Typ 1, 2 und 3, den man auf dem Markt finden kann. Das Gerät ist universell und bietet den besten Schutz. Der Ableiter erfüllt alle 3 TOV Anforderungen. Für spezielle Anwendungen, wie DC-Anwendungen und Bahn- Anwendungen (16 ²/³ Hz) bietet die VG-Technology große Vorteile, da die VG-Technology in einem Frequenzbereich von DC bis 100 Hz arbeitet.
Hersteller-Artikelnummer (MPN)
39458
Folgestromlöschfähigkeit
0 kA
Signalisierung am Gerät
optisch
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 mm²
Netzform TT
nein
Max. PV-Spannung
0 V
Schutzpegel L-PE
1,5 kV
Schutzpegel (DC+/DC- - PE)
0 kV
Prüfklasse
Typ 1 und 2
Energetisch koordinierte Schutzwirkung zum Endgerät
ja
Polzahl
4
Schutzpegel N-PE
0 kV
Netzform TN-C-S
ja
Integrierte Vorsicherung
nein
Blitzstoßstrom (10/350 µs)
25 kA
Spezifische Energie (W/R)
156 kJ/Ohm
Baugröße
4 TE
Netzform sonstige
nein
Max. Leiterquerschnitt flexibel (feindrähtig)
50 mm²
Montageart
Hutschiene TH35
Netzform DC
nein
Schutzpegel L-N
1,5 kV
Netzform TN
nein
Schutzpegel
1,1 kV
Schutzpegel (DC+ - DC-)
0 kV
Fernsignalisierung
ja
Netzform TN-C
nein
Höchste Dauerspannung DC
0 V
Nennspannung AC
230 V
Nennspannung DC
0 V
Netzform IT
nein
Netzform TN-S
ja
Höchste Dauerspannung AC
255 V
Schutzart (IP)
IP20
Hersteller: Scharnberger+Hasenbein Scharnberger + Hasenbein Elektro GmbH Calenberger Str. 21 DE 31171 Nordstemmen info@scharnberger-hasenbein.de Webseite: www.scharnberger-hasenbein.de
