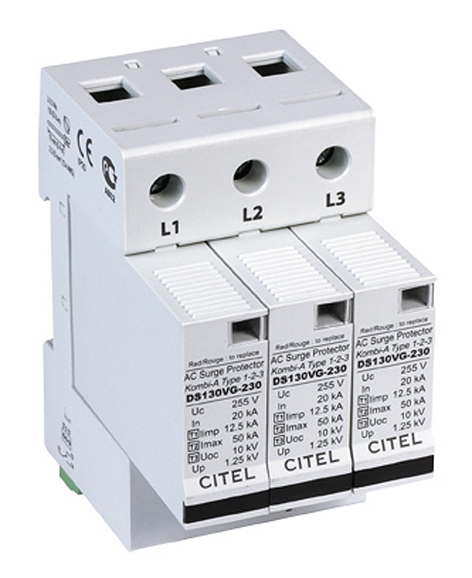

Kombi-Ableiter DS133VGS-230 Diese neue Reihe mit 12,5kA Ableitvermögen pro Pol ist eine platzsparende und günstige Lösung für Gebäude der Blitzschutzklassen III+IV. Durch die integrierte VG-Technolgy vereint der Ableiter als Kombi-Ableiter Typ 1+2+3 alle drei Schutzklassen in einem Gerät und bietet damit einen sehr guten Schutz gegen Überspannungen für die nachgelagerte Anlage. Er erfüllt zudem die Mindestanforderungen für Typ 1 Blitzstromableiter nach VDE 0100-534 mit einer geforderten Ableitfähigkeit von 12,5kA (10/350). Der Ableiter erfüllt die VDN-Richtline bei Blitzschutzklasse III+IV und kann somit im Vorzählerbereich eingesetzt werden. Damit ist die Reihe bestens geeignet zum Einbau bei privaten, kleinen und mittleren gewerblichen Gebäuden. Die VG-Technology erzeugt KEINEN Folgestrom und braucht diesen nicht zu löschen. Die Stärke der Stromquelle muss mit unserer VG-Technology nicht mehr gesondert berücksichtigt werden.
Hersteller-Artikelnummer (MPN)
39455
Max. Leiterquerschnitt flexibel (feindrähtig)
35 mm²
Schutzart (IP)
IP20
Schutzpegel L-N
0 kV
Netzform TN
nein
Schutzpegel N-PE
0 kV
Max. PV-Spannung
0 V
Netzform DC
nein
Netzform TT
nein
Montageart
Hutschiene TH35
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
25 mm²
Höchste Dauerspannung DC
0 V
Nennspannung DC
0 V
Integrierte Vorsicherung
nein
Netzform TN-S
nein
Baugröße
3 TE
Polzahl
3
Prüfklasse
Typ 1 und 2
Folgestromlöschfähigkeit
0 kA
Signalisierung am Gerät
optisch
Spezifische Energie (W/R)
40 kJ/Ohm
Fernsignalisierung
ja
Netzform sonstige
nein
Blitzstoßstrom (10/350 µs)
12,5 kA
Schutzpegel L-PE
1,5 kV
Nennspannung AC
230 V
Netzform TN-C
ja
Schutzpegel
1 kV
Energetisch koordinierte Schutzwirkung zum Endgerät
ja
Höchste Dauerspannung AC
275 V
Netzform TN-C-S
nein
Schutzpegel (DC+/DC- - PE)
0 kV
Schutzpegel (DC+ - DC-)
0 kV
Netzform IT
nein
Hersteller: Scharnberger+Hasenbein Scharnberger + Hasenbein Elektro GmbH Calenberger Str. 21 DE 31171 Nordstemmen info@scharnberger-hasenbein.de Webseite: www.scharnberger-hasenbein.de
