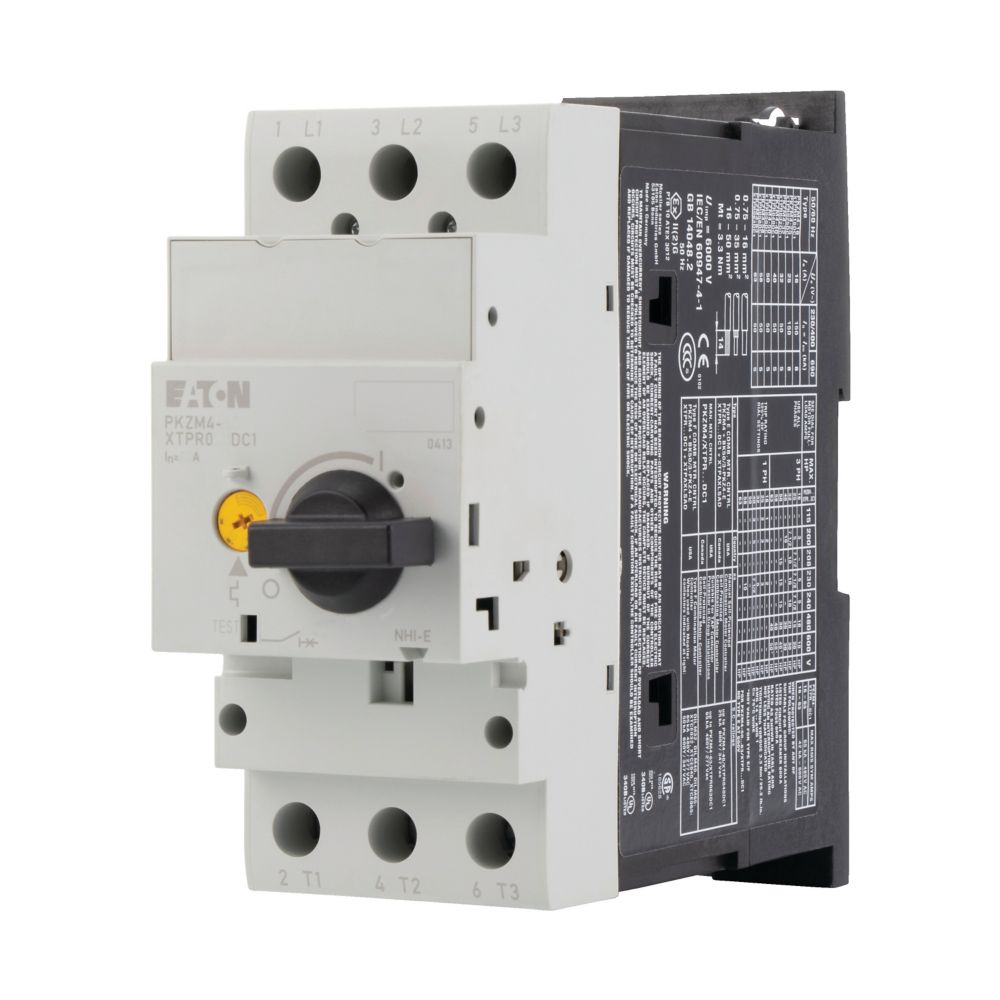

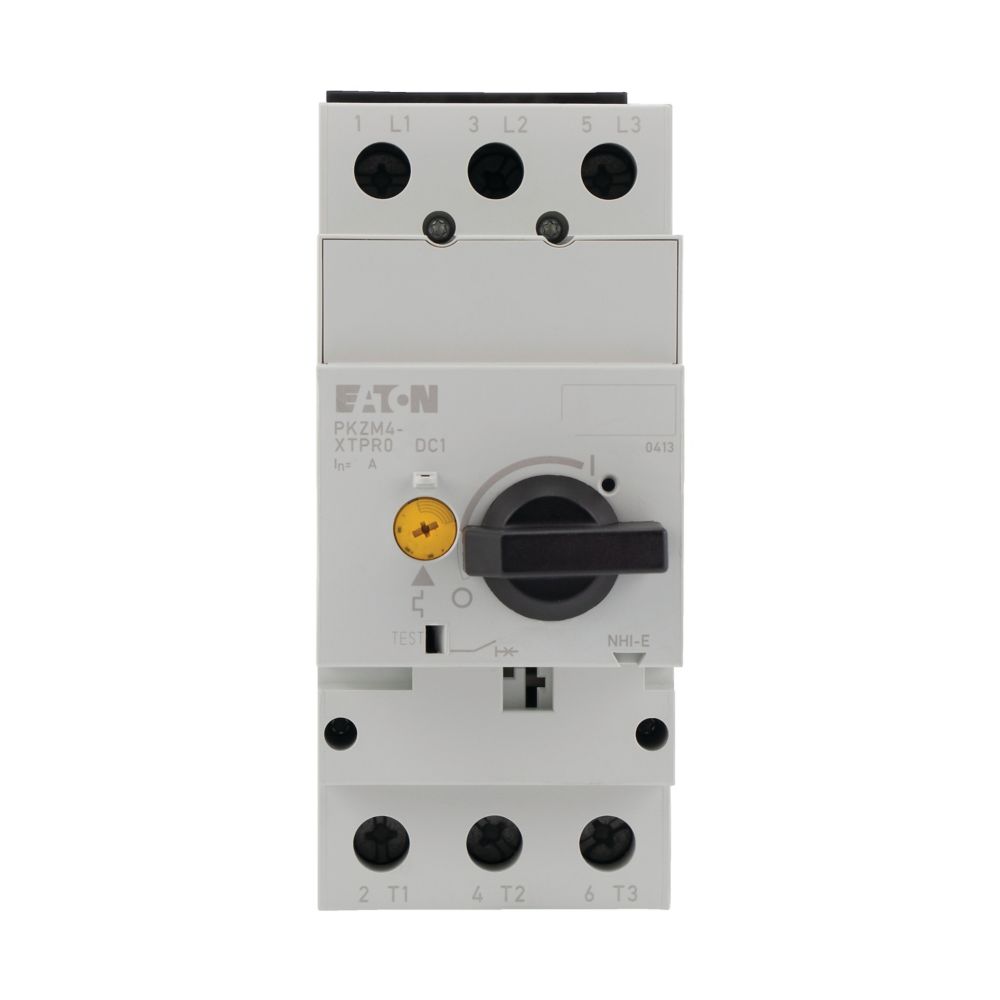

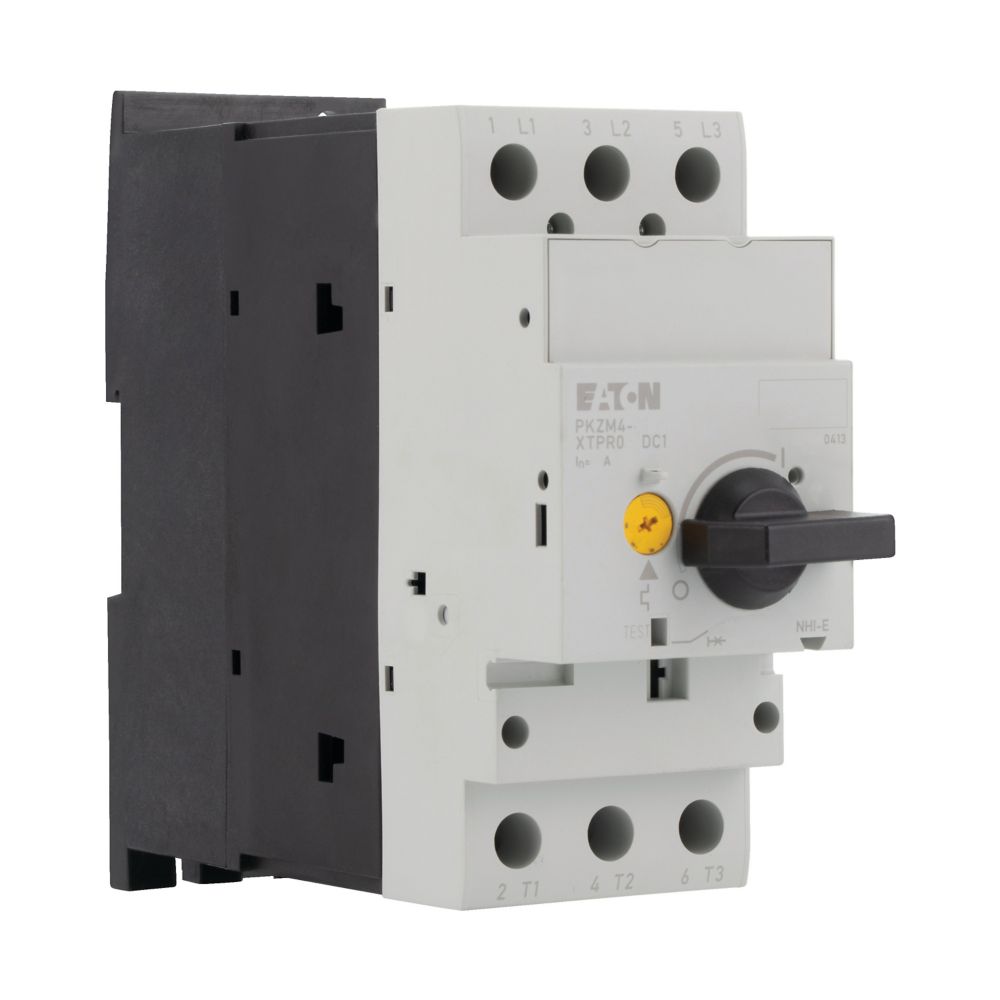

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM4, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser
Hersteller-Artikelnummer (MPN)
222355
Einstellbereich des unverzögerten Kurzschlussauslösers
775 A
Tiefe
160 mm
Höhe
140 mm
Bemessungsbetriebsleistung bei AC-3, 230 V
14 kW
Verlustleistung
24,6 W
Mit integriertem Hilfsschalter
nein
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
50 kA
Bemessungsbetriebsspannung
690 V
Gerätebauart
Einbaugerät Festeinbautechnik
Polzahl
3
Bemessungsbetriebsleistung bei AC-3, 400 V
25 kW
Ausführung des Betätigungselements
Drehknopf
Anschlussart Hauptstromkreis
Schraubanschluss
Mit integriertem Unterspannungsauslöser
nein
Auslösetechnik
thermomagnetisch
Überlastauslöser Stromeinstellung
40..50 A
Mit thermischem Überlastschutz
nein
Breite
55 mm
Schutzart (IP)
IP20
Bemessungsdauerstrom Iu
50 A
Phasenausfallempfindlich
ja
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
