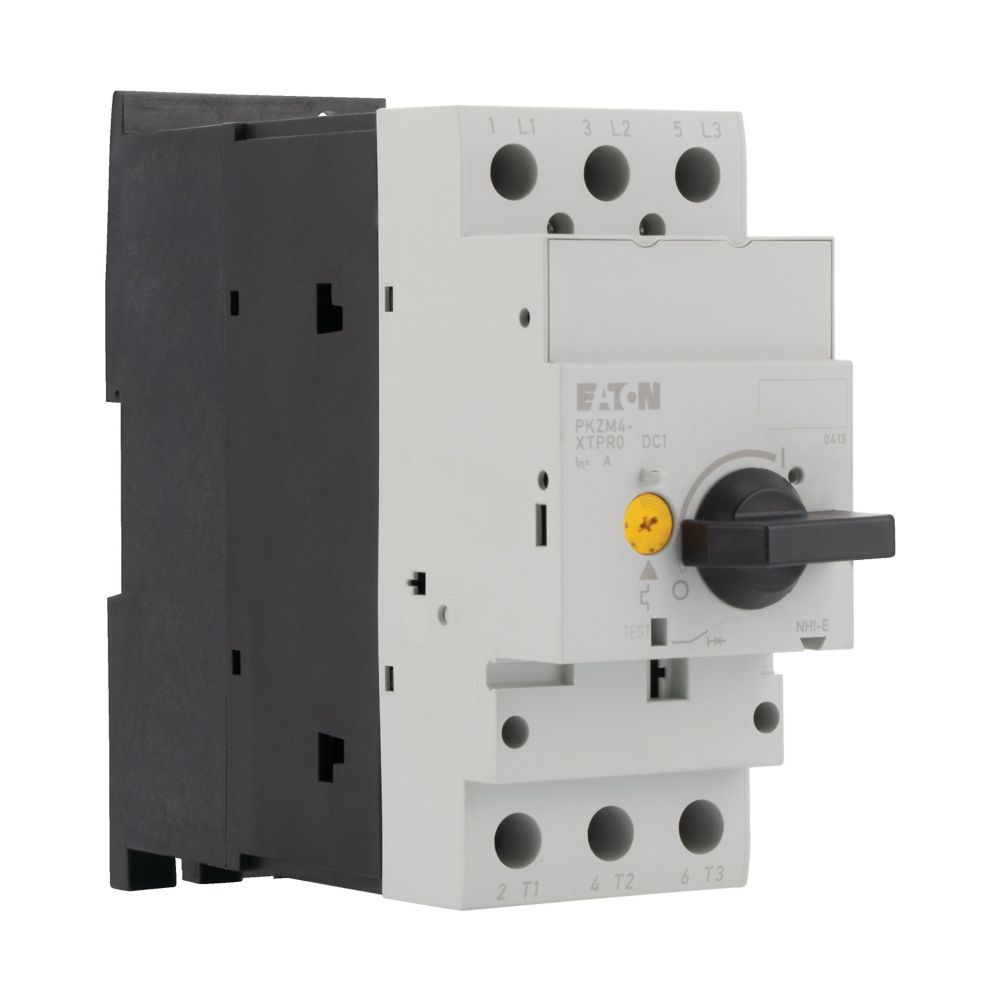

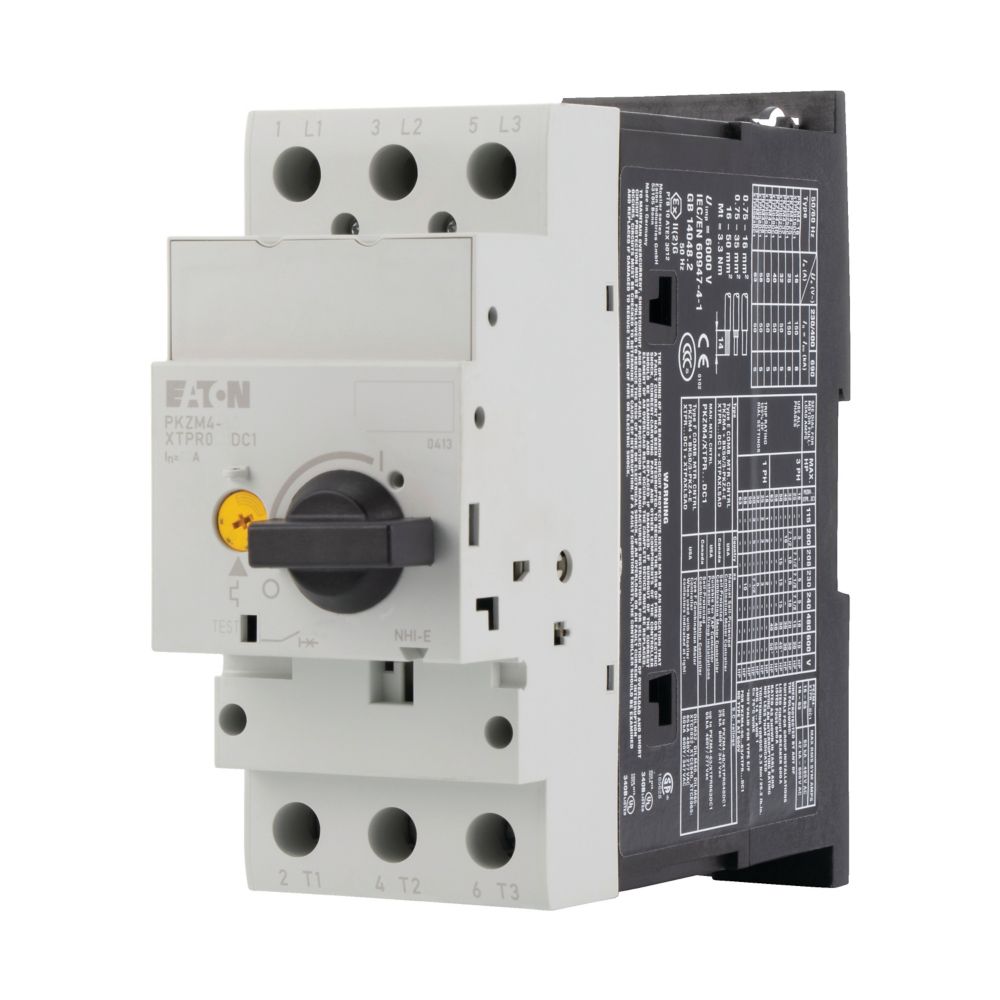

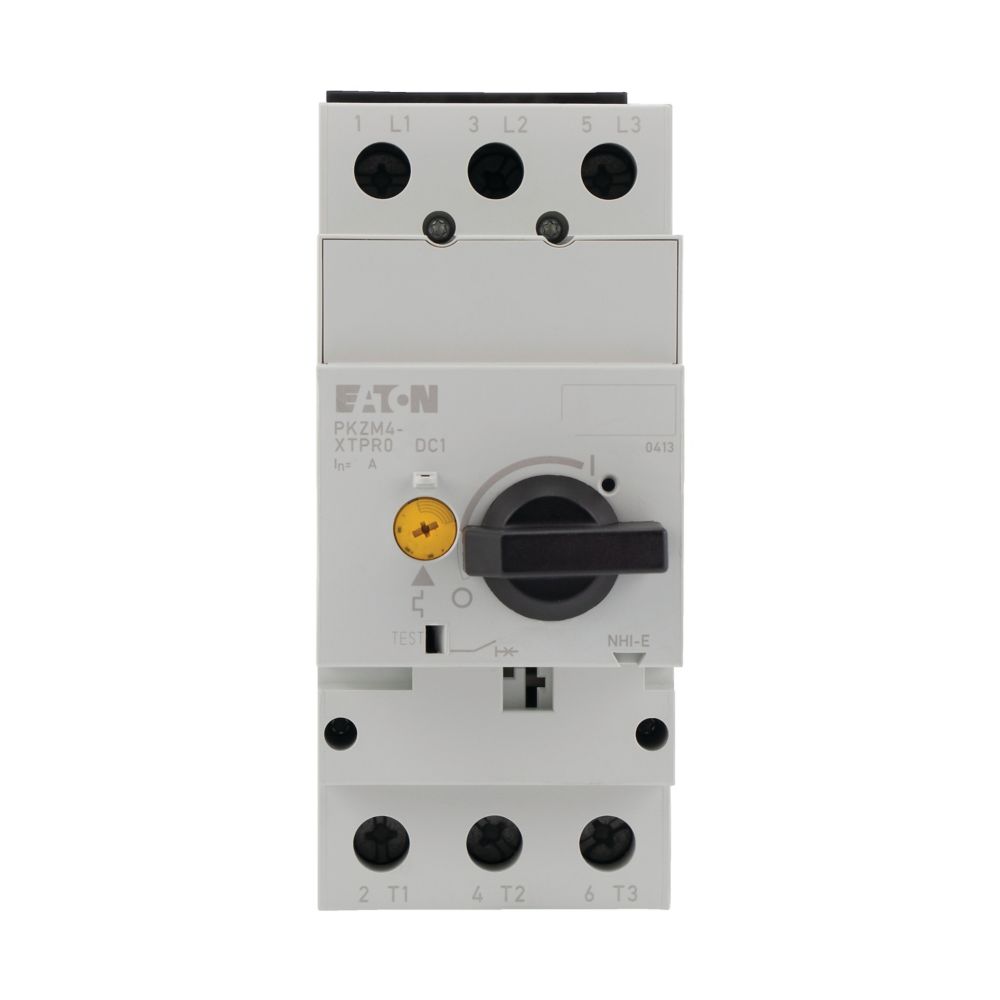

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM4, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser
Hersteller-Artikelnummer (MPN)
222352
Gerätebauart
Einbaugerät Festeinbautechnik
Einstellbereich des unverzögerten Kurzschlussauslösers
388 A
Überlastauslöser Stromeinstellung
16..25 A
Bemessungsdauerstrom Iu
25 A
Mit thermischem Schutz
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Polzahl
3
Verlustleistung
14,7 W
Mit integriertem Hilfsschalter
nein
Schutzart (IP)
IP20
Ausführung des Betätigungselements
Drehknopf
Mit integriertem Unterspannungsauslöser
nein
Bemessungsbetriebsspannung
690 V
Höhe
140 mm
Bemessungsbetriebsleistung bei AC-3, 230 V
5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
12,5 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
150 kA
Breite
55 mm
Phasenausfallempfindlich
ja
Tiefe
160 mm
Auslösetechnik
thermomagnetisch
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
