Produktinformationen

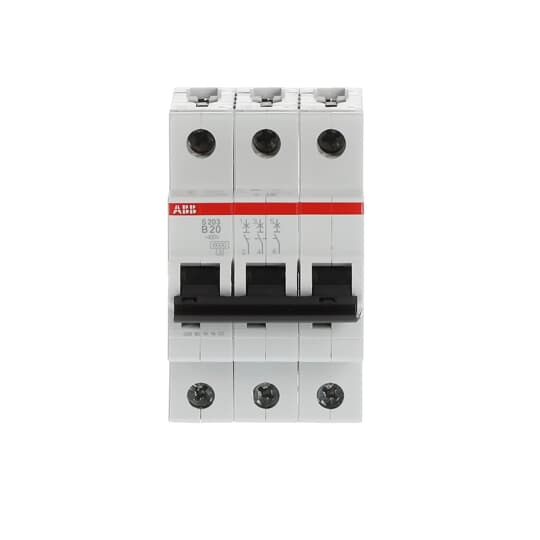

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.- Hersteller-Artikelnummer (MPN)
- 2CDS253001R0205
- Bemessungsspannung
- 400 V
- Energiebegrenzungsklasse
- 3
- Polzahl (gesamt)
- 3
- Überspannungskategorie
- 3
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,75..35 mm²
- Bemessungsstrom
- 20 A
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 6 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 20 kA
- Schutzart (IP)
- IP20
- Verschmutzungsgrad
- 3
- Verlustleistung
- 7,5 W
- Einbautiefe
- 69 mm
- Breite in Teilungseinheiten
- 3
- Explosionsgeschützt
- nein
- Zusatzeinrichtungen möglich
- ja
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 10 kA
- Spannungsart
- AC/DC
- Unterputzmontage
- nein
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,75..25 mm²
- Frequenz
- 50..60 Hz
- Auslösecharakteristik
- B
- Mitschaltender Neutralleiter
- nein
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 6 kA
- Bemessungsisolationsspannung Ui
- 440 V
- Anzahl der abgesicherten Pole
- 3
- Umgebungstemperatur während des Betriebs
- -25..55 °C
-
Hersteller: ABB
Busch - Jaeger Elektro GmbH
GB: ABB
Freisenbergstr. 2
DE 58513 Lüdenscheid
info.bje@de.abb.com
Webseite: www.abb.de/asj
