Produktinformationen

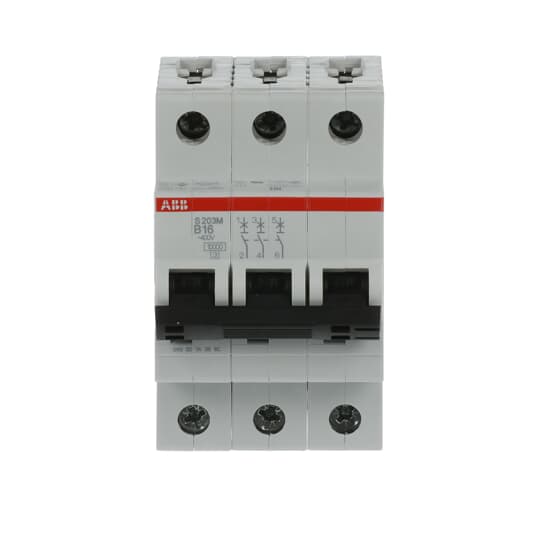

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.- Hersteller-Artikelnummer (MPN)
- 2CDS273001R0165
- Schutzart (IP)
- IP20
- Zusatzeinrichtungen möglich
- ja
- Verschmutzungsgrad
- 3
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 0,75..25 mm²
- Spannungsart
- AC/DC
- Bemessungsisolationsspannung Ui
- 440 V
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 15 kA
- Explosionsgeschützt
- nein
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 10 kA
- Bemessungsspannung
- 400 V
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 25 kA
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Bemessungsstrom
- 16 A
- Unterputzmontage
- nein
- Umgebungstemperatur während des Betriebs
- -25..55 °C
- Mitschaltender Neutralleiter
- nein
- Anzahl der abgesicherten Pole
- 3
- Auslösecharakteristik
- B
- Einbautiefe
- 69 mm
- Polzahl (gesamt)
- 3
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,75..35 mm²
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 10 kA
- Verlustleistung
- 7,5 W
- Frequenz
- 50..60 Hz
- Breite in Teilungseinheiten
- 3
- Energiebegrenzungsklasse
- 3
- Überspannungskategorie
- 3
-
Hersteller: ABB
Busch - Jaeger Elektro GmbH
GB: ABB
Freisenbergstr. 2
DE 58513 Lüdenscheid
info.bje@de.abb.com
Webseite: www.abb.de/asj
