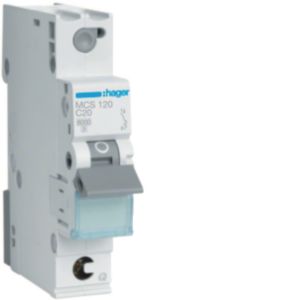

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 20A QuickConnect 1 Modul.Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Hersteller-Artikelnummer (MPN)
MCS120
Explosionsgeschützt
nein
Verschmutzungsgrad
2
Überspannungskategorie
3
Zusatzeinrichtungen möglich
nein
Spannungsart
AC
Energiebegrenzungsklasse
3
Umgebungstemperatur während des Betriebs
-25..70 °C
Bemessungsisolationsspannung Ui
500 V
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10 kA
Anschließbarer Leiterquerschnitt eindrähtig
1..35 mm²
Unterputzmontage
ja
Mitschaltender Neutralleiter
nein
Einbautiefe
70 mm
Verlustleistung
2,7 W
Frequenz
50..60 Hz
Bemessungsspannung
400 V
Polzahl (gesamt)
1
Schutzart (IP)
IP20
Anschließbarer Leiterquerschnitt mehrdrähtig
1..25 mm²
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Breite in Teilungseinheiten
1
Auslösecharakteristik
C
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
