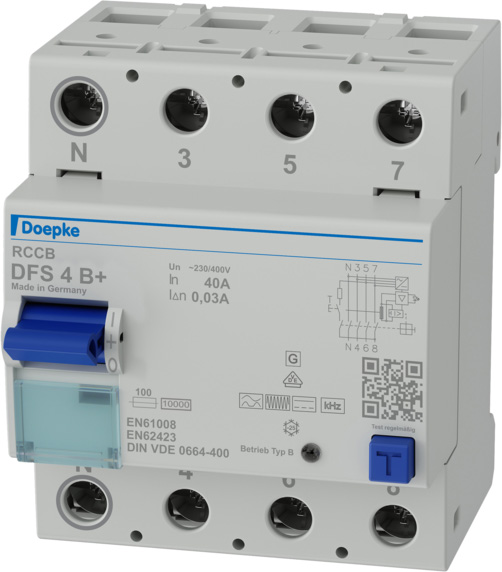

Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv. Sie bieten einen vorbeugenden Brandschutz von 420 mA bei Frequenzen bis 20 kHz. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.
Hersteller-Artikelnummer (MPN)
09134895

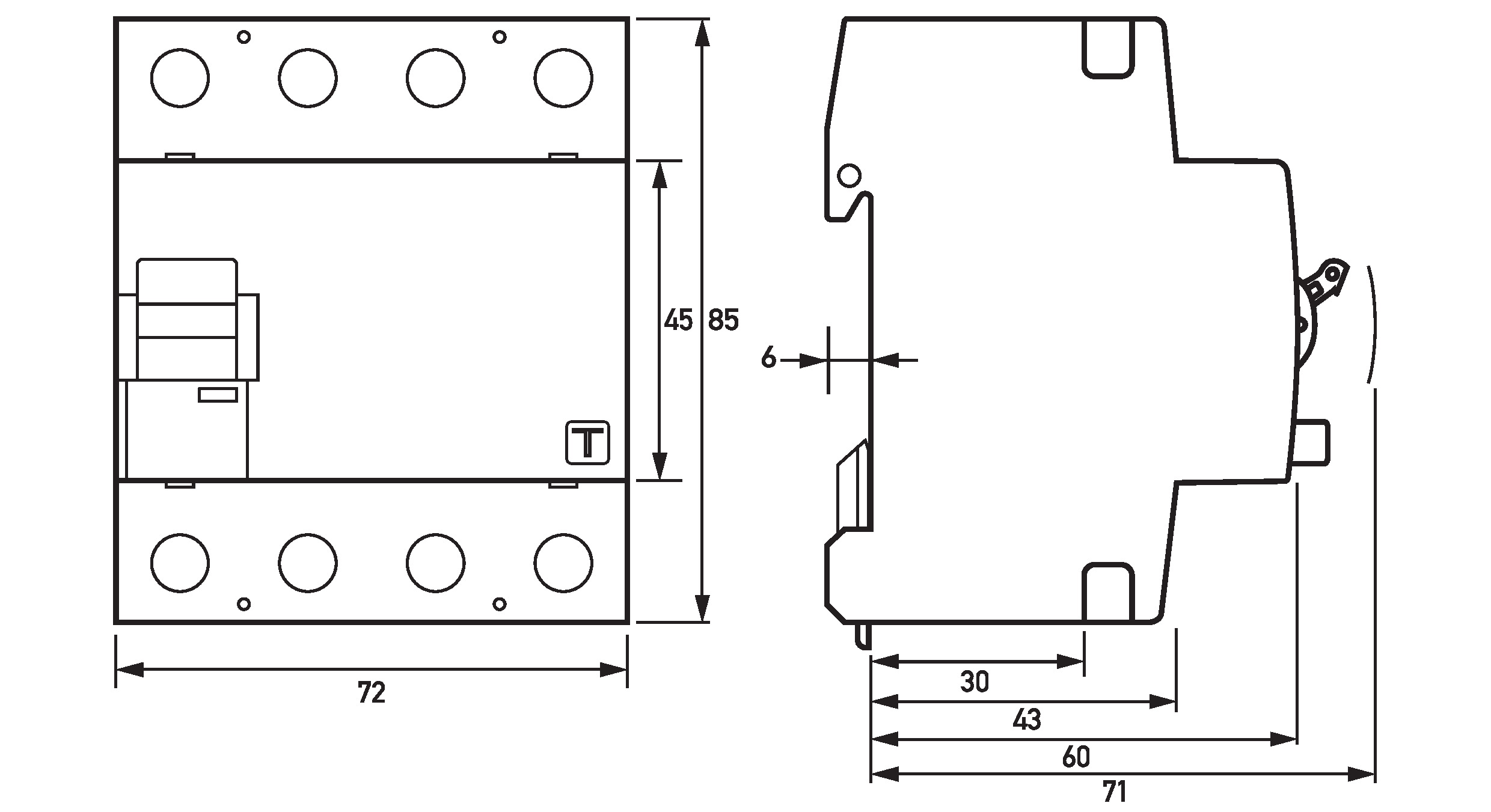

Einbautiefe
69 mm
Anschließbarer Leiterquerschnitt mehrdrähtig
1,5..50 mm²
Montageart
DIN-Schiene
Mit Verriegelungsvorrichtung
ja
Spannungsart
AC
Fehlerstrom-Typ
B+
Anschließbarer Leiterquerschnitt eindrähtig
1,5..50 mm²
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
ja
Selektiver-Typ
nein
Kurzzeitverzögerter Typ
ja
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Bemessungsisolationsspannung Ui
400 V
Bemessungsspannung
400 V
Verlustleistung
6,1 W
Bemessungsstrom
40 A
Gerätehöhe
85 mm
Schutzart (IP)
IP20
Breite in Teilungseinheiten
4
Bemessungsfehlerstrom
0,03 A
Umgebungstemperatur während des Betriebs
-25..40 °C
Farbe
grau
Frequenz
50 Hz
Explosionsgeschützt
nein
Gerätetiefe
75 mm
Stoßstromfestigkeit
3 kA
Gerätebreite
72 mm
RAL-Nummer (ähnlich)
7035
Kurzschlussfestigkeit (Icw)
10 kA
Polzahl
4
Hersteller: Doepke Doepke Schaltgeräte GmbH Stellmacher Str. 11 DE 26506 Norden info@doepke.de Webseite: www.doepke.de
