Produktinformationen

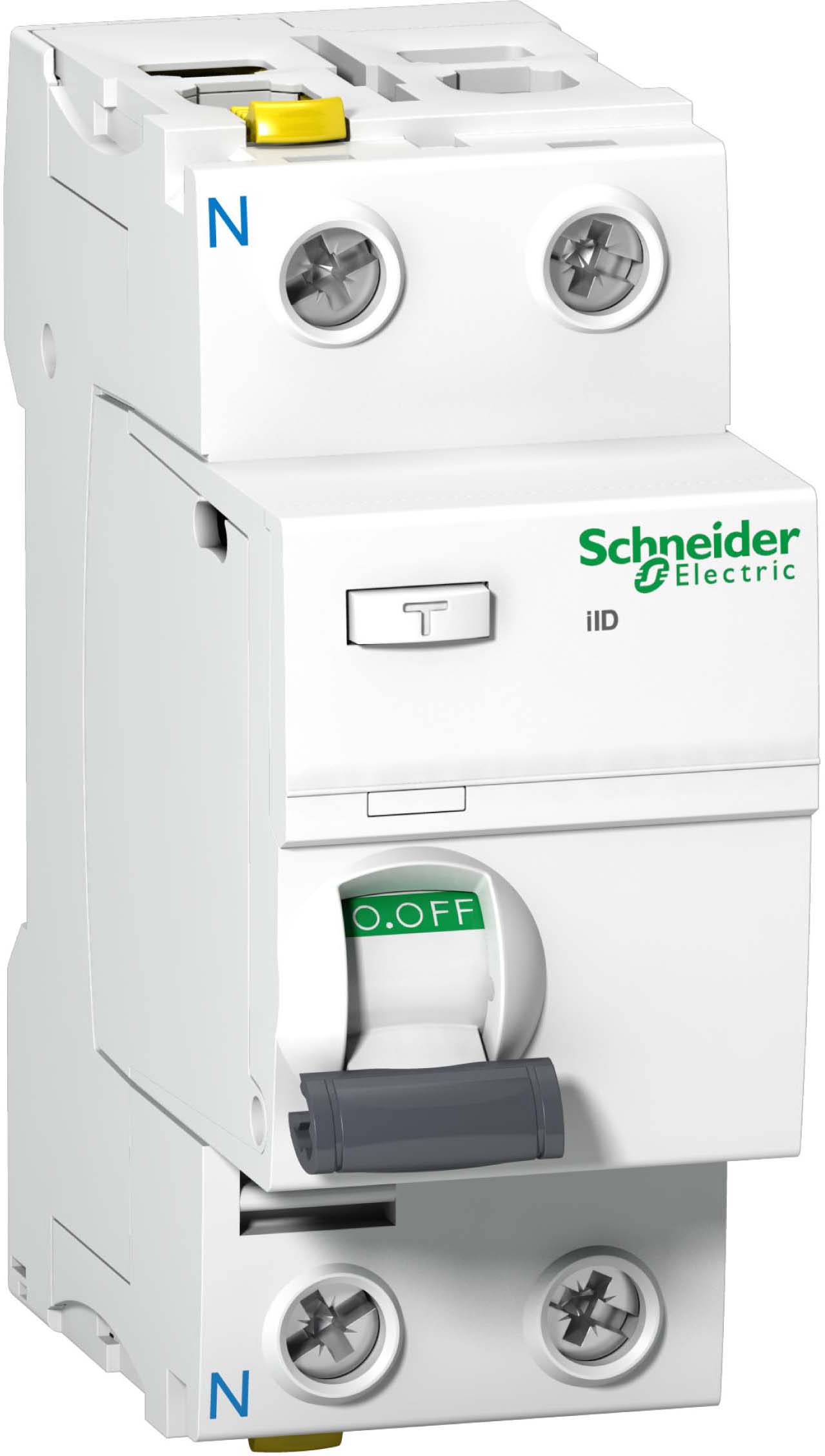

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 2-polig, Nennstrom 25A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.- Hersteller-Artikelnummer (MPN)
- A9Z21225
- Selektiver-Typ
- nein
- Montageart
- DIN-Schiene
- Bemessungsfehlerstrom
- 0,03 A
- Umgebungstemperatur während des Betriebs
- -25..60 °C
- Verschmutzungsgrad
- 3
- Kurzzeitverzögerter Typ
- nein
- Stoßstromfestigkeit
- 0,25 kA
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1..25 mm²
- Frequenz
- 50/60 Hz
- Explosionsgeschützt
- nein
- Verlustleistung
- 3,2 W
- Zusatzeinrichtungen möglich
- ja
- Spannungsart
- AC
- Bemessungsspannung
- 230 V
- Einbautiefe
- 44 mm
- Fehlerstrom-Typ
- A
- Anschließbarer Leiterquerschnitt eindrähtig
- 1..35 mm²
- Bemessungsisolationsspannung Ui
- 500 V
- Schutzart (IP)
- IP20
- Mit Verriegelungsvorrichtung
- ja
- Kurzschlussfestigkeit (Icw)
- 1,5 kA
- Bemessungsstrom
- 25 A
- Polzahl
- 2
- Bemessungsstoßspannungsfestigkeit Uimp
- 6 kV
- Breite in Teilungseinheiten
- 2
-
Hersteller: Schneider Electric
Schneider Electric GmbH
Gothaer Str. 29
DE 40880 Ratingen
