Produktinformationen

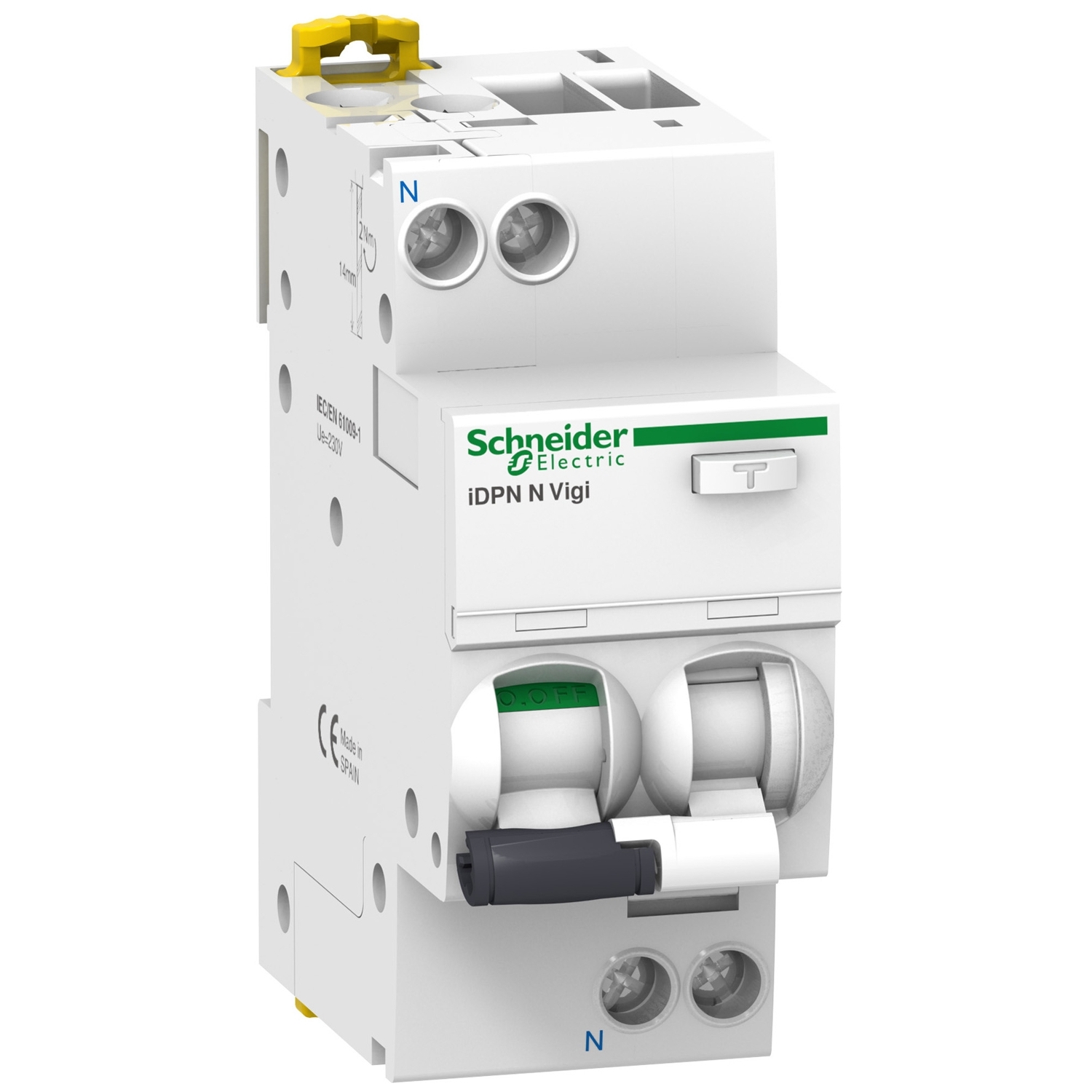

Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 10A, B-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN N Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.- Hersteller-Artikelnummer (MPN)
- A9D56610
- Polzahl (gesamt)
- 2
- Anschließbarer Leiterquerschnitt eindrähtig
- 1..16 mm²
- Einbautiefe
- 44 mm
- Bemessungsstrom
- 10 A
- Überspannungskategorie
- 3
- Unterputzmontage
- nein
- Mitschaltender Neutralleiter
- ja
- Mit Verriegelungsvorrichtung
- ja
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1..10 mm²
- Breite in Teilungseinheiten
- 2
- Umgebungstemperatur während des Betriebs
- -25..60 °C
- Bemessungsfehlerstrom
- 0,03 A
- Stoßstromfestigkeit
- 0,25 kA
- Bemessungsisolationsspannung Ui
- 400 V
- Frequenz
- 50 Hz
- Schutzart (IP)
- IP20
- Bemessungsschaltvermögen Icn nach EN 61009-1
- 6 kA
- Anzahl der abgesicherten Pole
- 1
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Bemessungsabschaltvermögen nach EN 61009
- 6 kA
- Verschmutzungsgrad
- 3
- Verlustleistung
- 2,9 W
- Energiebegrenzungsklasse
- 3
- Abschaltcharakteristik
- unverzögert
- Spannungsart
- AC
- Fehlerstrom-Typ
- A
- Fehlauslöseschutz
- nein
- Auslösecharakteristik
- B
- Bemessungsspannung
- 230 V
-
