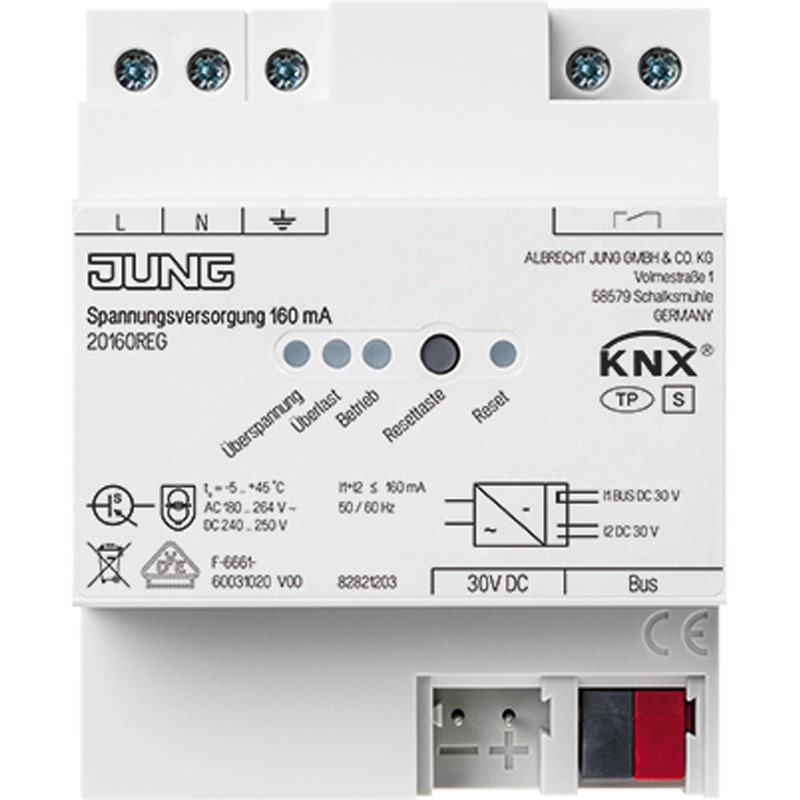

Bestimmungsgemäßer Gebrauch Versorgung von KNX-Geräten mit Busspannung Versorgung von Geräten mit Gleichspannung Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien Ausgang DC 30 V zur Versorgung zusätzlicher Geräte Nennstrom beliebig auf Ausgänge aufteilbar Reset-Taste Kurzschlussfest Überspannungsfest Leerlaufsicher Geeignet für Betrieb in Anlagen mit Notstromversorgung Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung Mit identischer KNX-Spannungsversorgung parallelschaltbar (bis der maximale Kurzschlussstrom erreicht ist) Nennspannung: AC 200 ... 240 V ~ Netzfrequenz: 50/60 Hz Verlustleistung (max. Belastung aller Ausgänge): max. 1,5 W Wirkungsgrad: ca. 76 % Nennspannung: DC 240 ... 250 V KNX KNX Medium: TP 256 Ausgangsspannung Bus: DC 28 ... 31 V SELV Ausgangsstrom: 160 mA (alle Ausgänge) Kurzschlussstrom: max. 1 A Parallelbetrieb mit identischer Spannungsversorgung: ja Meldeausgang Schaltspannung AC: AC 12 ... 230 V ~ Schaltspannung DC: DC 2 ... 30 V Schaltstrom: 5 mA ... 2 A Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +75 °C Relative Feuchte: max. 93 % (keine Betauung) Einbaubreite: 72 mm (4 TE)
Hersteller-Artikelnummer (MPN)
20160REG
Bussystem KNX-RF (Funk)
nein
Breite
72 mm
Montageart
REG
Leistungsaufnahme
2 W
Anzahl der integrierten Drosseln
1
Anzahl der versorgbaren Linien
1
Schutzart (IP)
IP20
Bussystem KNX
ja
Busspannung pufferbar
nein
Bussystem Powernet
nein
Breite in Teilungseinheiten
4
Bussystem Funkbus
nein
Mit LED-Anzeige
ja
Bussystem LON
nein
Bussystem KNX Secure-RF (Funk)
nein
Höhe
90 mm
Bussystem KNX Secure
nein
Andere Bussysteme
ohne
Tiefe
70 mm
Max. Ausgangsstrom
160 mA
Sekundärspannung
30 V
Hersteller: JUNG Albrecht Jung GmbH & Co. KG Volmestr. 1 DE 58579 Schalksmühle kundencenter@jung.de Webseite: www.jung.de
