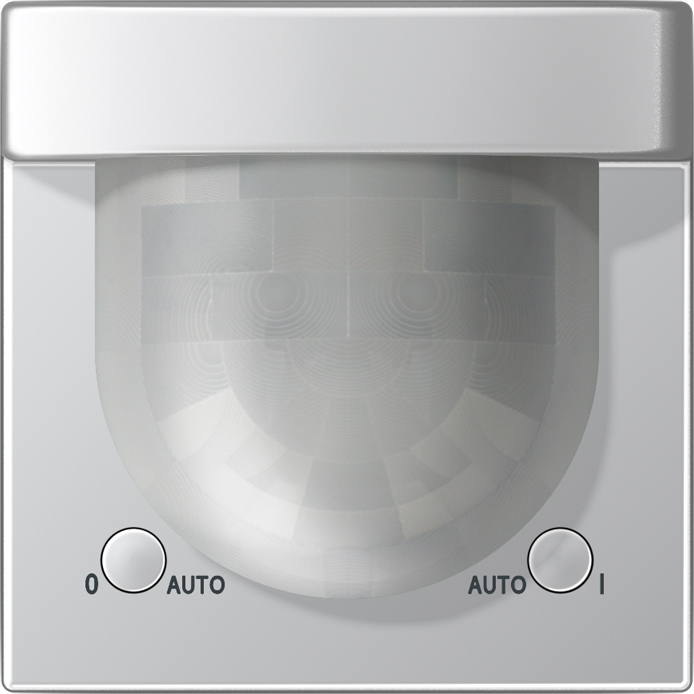

Universal für Busankoppler 3 Art.-Nr.: 2073 U Mit Dichtungsset Art.-Nr.: AS CD 50 DS und programmspezifischen "IP44-Rahmen" ist der Schutzgrad IP44 gewährleistet. IP44-Installation in Innenräumen und im Außenbereich zulässig ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) Erfassungsfeld zur Hälfte abblendbar (Parametereinstellung) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -25 ... +55 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 / 2,20 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: ca. -20 ... +55 °C Genauigkeit: ± 1 K
Hersteller-Artikelnummer (MPN)
AL3281-1
Geeignet für Wandmontage
ja
Bussystem KNX-RF (Funk)
nein
Bussystem KNX Secure
nein
Ausführung der Oberfläche
matt
Geeignet für Deckenmontage
nein
Kompatibel mit Casambi
nein
Bussystem KNX
ja
Oberflächenschutz
lackiert
Ausschaltverzögerung selbstlernend
ja
Tierschneise
nein
Teach-Funktion für Ansprechhelligkeit
ja
Min. Einschaltdauer
10 s
Mit Busankopplung
nein
Rückfeldüberwachung
nein
RAL-Nummer (ähnlich)
9006
Treppenlichtautomatik
ja
Betriebsartenschalter
ja
Unterkriechschutz
ja
DALI-2 zertifiziert
nein
Anzahl der Kanäle
1
Bussystem KNX Secure-RF (Funk)
nein
Max. Reichweite frontal
8 m
Breite
70 mm
Länge des Anschlusskabels
0 mm
Farbe
Aluminium
Durchmesser Erfassungsfeld auf Fußboden
12 m
Max. Reichweite zu einer Seite
6 m
Mit Akustiksensor
nein
Werkstoffgüte
Thermoplast
Nebenstelleneingang
ja
Ansprechhelligkeit einstellbar
ja
Bussystem Funkbus
nein
Werkstoff
Kunststoff
Transparent
nein
Mit Anschlusskabel
nein
Einbaulänge
70 mm
Einbaubreite
70 mm
Höhe
70 mm
Erfassungswinkel vertikal
0 °
Andere Bussysteme
ohne
Bussystem Powernet
nein
Montageart
Unterputz
Einbautiefe
0 mm
Busspannungsversorgung
ja
Erfassungswinkel horizontal
0 °
Optimale Montagehöhe
1,1 m
Bussystem LON
nein
Ausführung
Bewegungsmelder
Hersteller: JUNG Albrecht Jung GmbH & Co. KG Volmestr. 1 DE 58579 Schalksmühle kundencenter@jung.de Webseite: www.jung.de
