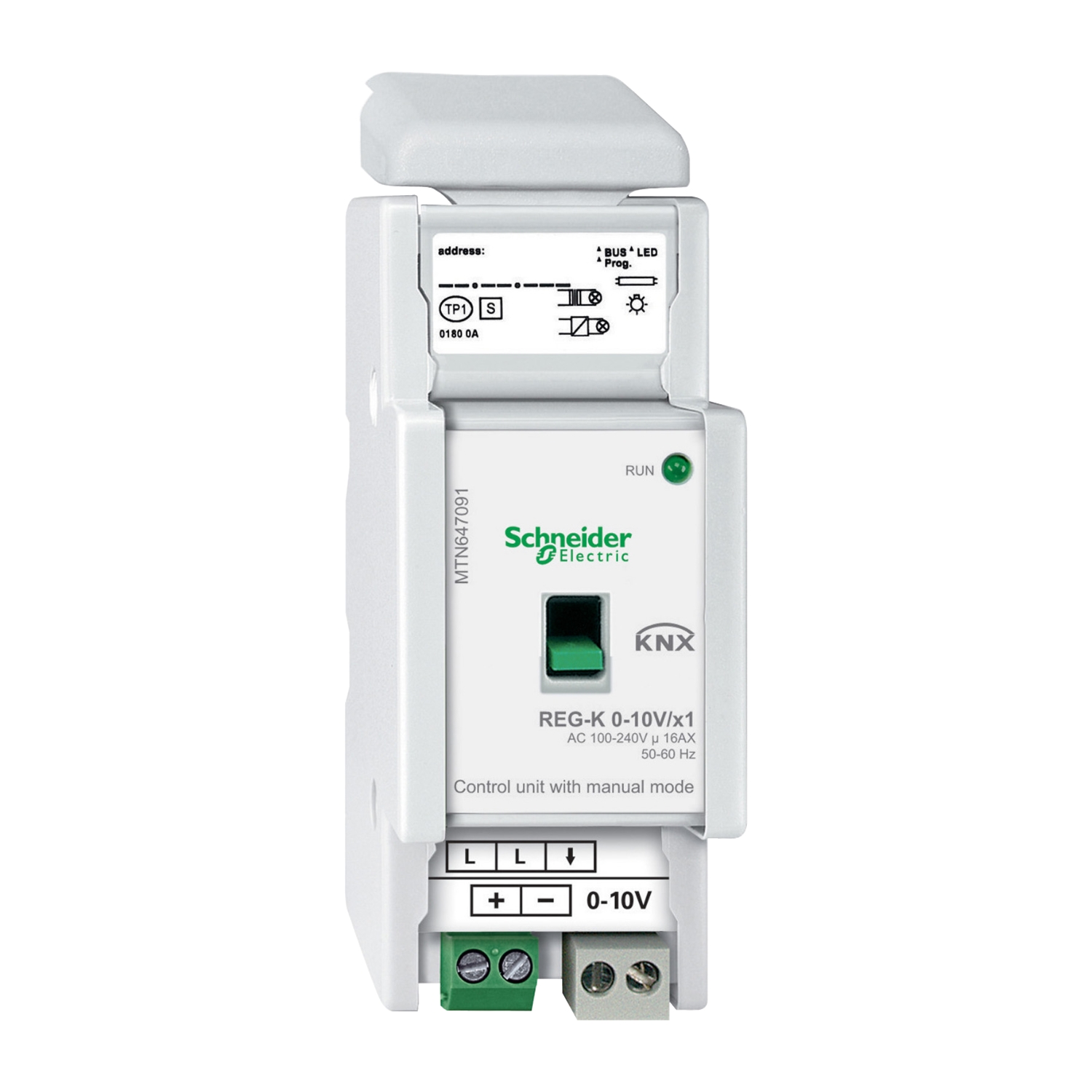

Schneider Electric KNX. Zum Anschluss von Geräten mit 0-10 V-Schnittstelle an KNX. Mit integriertem Busankoppler und Schraubklemmen (230 V) bzw steckbaren Schraubklemmen (0-10 V). Mit jeweils einem Handschalter kann der entsprechende 230 V-Schaltausgang manuell betätigt werden. Für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme, eine Datenschiene ist nicht erforderlich. Schaltkontakt: zum Schalten der EVGs/Trafos. Nennspannung: AC 230 V, 50-60 Hz Nennstrom: 16 A, cos Phi 0,6 Schaltleistung: AC 230 V, 3600 W, cos Phi 1 Kapazitive Last: AC 230 V, 16 A, 200 uF Glühlampen: AC 230 V, max 3600 W. Halogenlampen: AC 230 V, max 2500 W Leuchtstofflampen: AC 230 V, max 3600 VA, unkompensiert AC 230 V, max 2500 VA, parallelkompensiert NV-Halogenlampen mit gewickeltem Trafo: max 2000 VA 0-10v. Schnittstelle: 0,12-100 mA Spannungsbereich: DC 0-10 V Gerätebreite: 2,5 TE entspricht ca 45 mm Lieferumfang: Mit Busanschlussklemme und Leitungsabdeckung.
Hersteller-Artikelnummer (MPN)
MTN647091
Nebenstelleneingang
nein
Bussystem Powernet
nein
Montageart
REG
Schnittstelle 1-10 V
ja
Bussystem KNX Secure-RF (Funk)
nein
Schutzart (IP)
IP20
Bussystem KNX-RF (Funk)
nein
Andere Bussysteme
ohne
Mit LED-Anzeige
nein
Funk bidirektional
nein
Breite in Teilungseinheiten
2,5
Max. Steuerstrom
100 mA
Bussystem KNX Secure
nein
Mit Busankopplung
ja
Max. Schaltstrom (Ohmsche Last)
16 A
Bussystem Funkbus
nein
Bussystem LON
nein
Anzahl der Ausgänge
1
Vor Ort-/Handbedienung
ja
Max. Schaltleistung
3600 W
Bussystem KNX
ja
Hersteller: Schneider Electric Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen de-gh@se.com Webseite: www.schneider-electric.de
