Dezentraler-Dimm-Aktor 1-10V PL-AMD10V

Produktinformationen

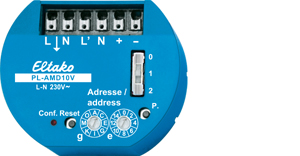

Powerline-Dimm-Aktor 1-10V. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Zum Schalten und/oder Dimmen über eine 1-10V-Schnittstelle. 1 Schließer nicht potenzialfrei 600VA. Stand-by-Verlust nur 0,5 Watt. Zum Ansteuern und Dimmen an verschiedenen Stellen. Stromsenke von max. 30mA für aktive und passive EVG's. Für die Ansteuerung ist ein Powerline Sensor-Eingang erforderlich. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter, welcher hier keine Funktion hat. Über die PC-Software Sienna-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Minimale und maximale Helligkeit können mit SIENNA-Professional geändert werden. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².
