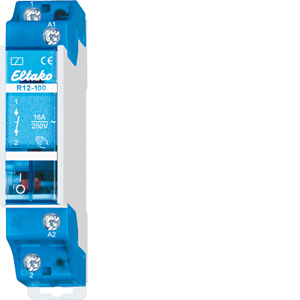

1-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es können auch die anschlusskompatiblen elektronischen Schaltrelais ER12DX-UC, ER12-200-UC und ER12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Hersteller-Artikelnummer (MPN)
22100010
Funktion
sonstige
Einbautiefe
55 mm
Breite in Teilungseinheiten
1
Anzahl der Kontakte als Schließer
1
Max. Leuchtstofflampenlast (parallel kompensiert)
500 VA
Spannungsart der Versorgungsspannung
AC
Montageart
DIN-Schiene
Steuerspannungsart 1
AC
Versorgungsspannung
230 V
Max. Leuchtstofflampenlast (Duo-Schaltung)
2300 VA
Bemessungsstrom
16 A
Max. Leuchtstofflampenlast
2300 VA
Max. Schaltstrom (cos phi
0,6)=10 A
Steuerspannung 1
8 V
Frequenz der Steuerspannung 1
50 Hz
Max. Glühlampenlast
2300 W
Hersteller: Eltako Eltako GmbH Schaltgeräte Hofener Str. 54 DE 70736 Fellbach info@eltako.de Webseite: www.eltako.com
