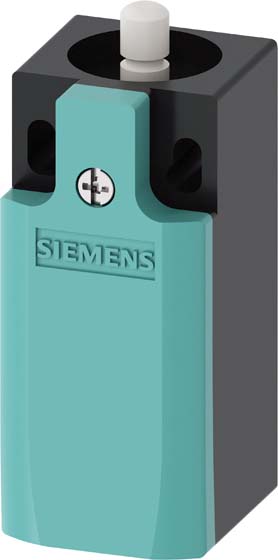

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte integriert (nicht austauschbar) Kuppenstößel Form B Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
Hersteller-Artikelnummer (MPN)
3SE52320HC05
Bemessungsbetriebsstrom Ie bei AC-15, 24 V
6 A
Ausgang elektronisch
nein
Bemessungsbetriebsstrom Ie bei DC-13, 125 V
0,55 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V
0,27 A
Höhe des Sensors
33 mm
Explosionsschutz-Kategorie für Staub
ohne
Länge des Sensors
75,7 mm
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
3 A
Explosionsschutz-Kategorie für Gas
ohne
Bemessungsbetriebsstrom Ie bei AC-15, 125 V
6 A
Werkstoff des Gehäuses
Kunststoff
Anzahl der sicherheitsgerichteten Hilfskontakte
1
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Ausrichtung des Betätigungselements
Rollenstößel gerade
Umgebungstemperatur während des Betriebs
-25..85 °C
Ausführung der Schnittstelle
ohne
Ausführung des elektrischen Anschlusses
Kabeleinführung (metrisch)
Breite des Sensors
31 mm
Zwangsöffnung
ja
Gehäusebauform
Quader
Schaltfunktion
Sprungschaltglied
Mit Statusanzeige
nein
Schutzart (IP)
IP65
Anzahl der Kontakte als Schließer
1
Bemessungsbetriebsstrom Ie bei DC-13, 24 V
3 A
Beschichtung Gehäuse
sonstige
Geeignet für Sicherheitsfunktionen
ja
Anzahl der Kontakte als Öffner
1
Schaltfunktion verrastend
nein
Ausführung des Betätigungselements
Kuppenstößel
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
