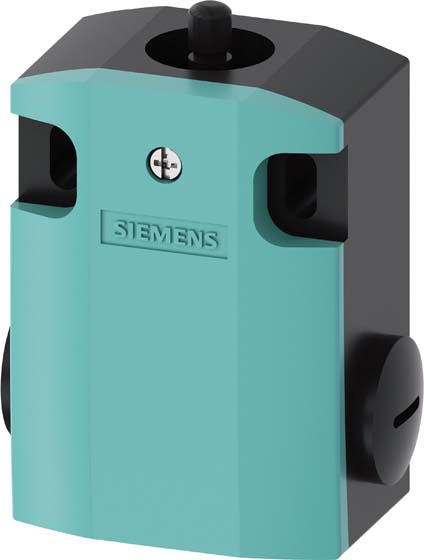

Basisschalter für Positionsschalter 3SE51 Metallgehäuse 56 mm Geräteanschluss 3x (M20x 1,5) 1S/1Ö Sprungkontakte ohne Antriebskopf Mechanische Sicherheitsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
Hersteller-Artikelnummer (MPN)
3SE51220CA00
Ausführung des elektrischen Anschlusses
Kabeleinführung (metrisch)
Beschichtung Gehäuse
lackiert
Anzahl der Kontakte als Öffner
1
Bemessungsbetriebsstrom Ie bei DC-13, 125 V
0,55 A
Werkstoff des Gehäuses
Metall
Explosionsschutz-Kategorie für Gas
ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Gehäusebauform
Quader
Ausführung des Betätigungselements
ohne
Schutzart (NEMA)
12
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
6 A
Ausrichtung des Betätigungselements
Rollenstößel gerade
Umgebungstemperatur während des Betriebs
-25..85 °C
Geeignet für Sicherheitsfunktionen
ja
Mit Statusanzeige
nein
Bemessungsbetriebsstrom Ie bei DC-13, 230 V
0,27 A
Anzahl der Kontakte als Schließer
1
Schutzart (IP)
IP66/IP67
Zwangsöffnung
ja
Schaltfunktion verrastend
nein
Bemessungsbetriebsstrom Ie bei DC-13, 24 V
3 A
Breite des Sensors
56 mm
Ausführung der Schnittstelle
ohne
Höhe des Sensors
37,8 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V
6 A
Anzahl der sicherheitsgerichteten Hilfskontakte
1
Bemessungsbetriebsstrom Ie bei AC-15, 125 V
6 A
Explosionsschutz-Kategorie für Staub
ohne
Länge des Sensors
85,7 mm
Schaltfunktion
Sprungschaltglied
Ausgang elektronisch
nein
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
