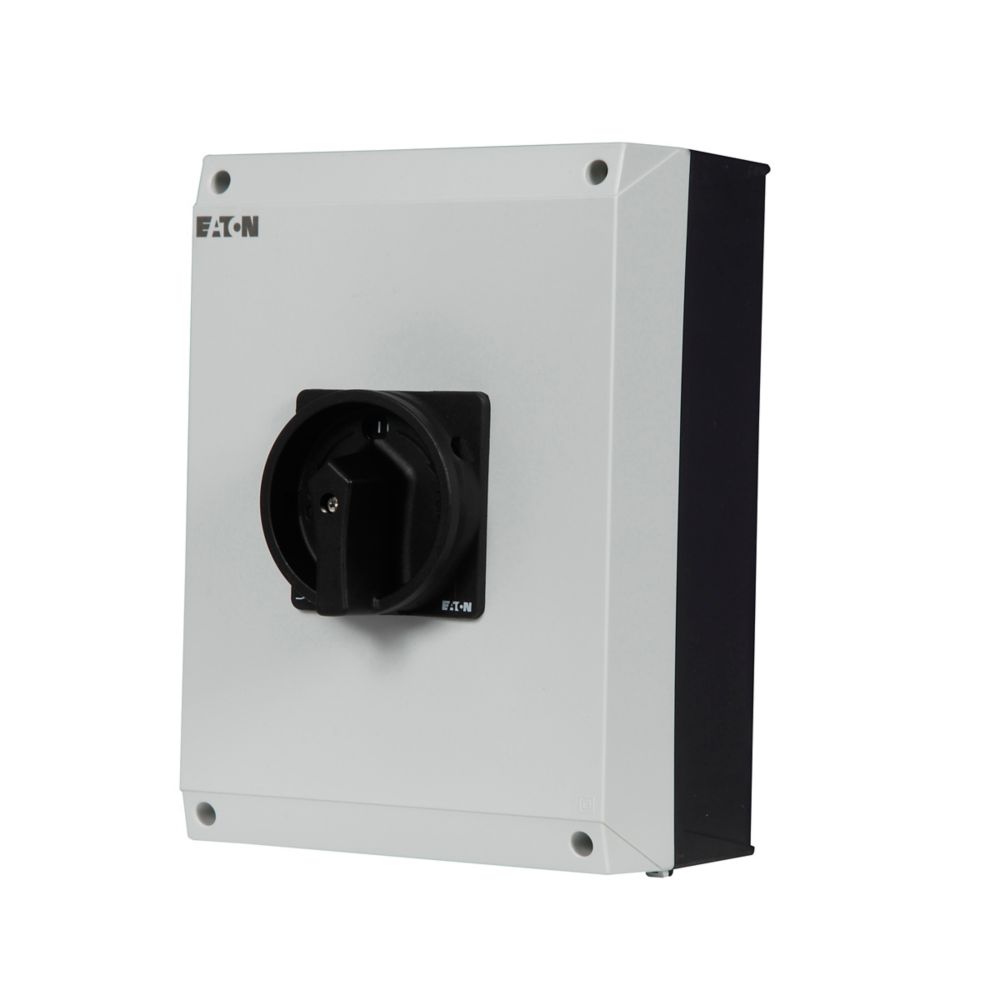

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Hersteller-Artikelnummer (MPN)
207375
Schutzart (IP), frontseitig
IP65
Bemessungsbetriebsspannung
690 V
Schaltleistung bei 400 V
55 kW
Gerätebauart
Komplettgerät im Gehäuse
Motorantrieb optional
nein
Verriegelbar
ja
Spannungsauslöser optional
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Ausführung als NOT-AUS-Einrichtung
nein
Anzahl der Schalter
1
Bemessungsdauerstrom Iu
100 A
Ausführung als Wendeschalter
nein
Bemessungsdauerstrom bei AC-21, 400 V
100 A
Geeignet für Bodenmontage
nein
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Motorantrieb integriert
nein
Schutzart (NEMA)
12
Werkstoff des Gehäuses
Kunststoff
Gehäusefarbe
schwarz
Ausführung als Hauptschalter
ja
Anzahl der Hilfskontakte als Öffner
1
Geeignet für Frontbefestigung Zentral
nein
Bemessungskurzzeitstromfestigkeit Icw
2 kA
Breite
200 mm
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Verteilereinbau
nein
Anzahl der Hilfskontakte als Schließer
1
Geeignet für Frontbefestigung 4-Loch
nein
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsleistung bei AC-3, 400 V
37 kW
Ausführung als Sicherheitsschalter
nein
Mit vormontierter Verkabelung
nein
Geeignet für Zwischenbau
nein
Höhe
180 mm
Bemessungsdauerstrom bei AC-23, 400 V
100 A
Polzahl
3
Farbe des Betätigungselements
schwarz
Tiefe
169 mm
Bemessungsbetriebsleistung bei AC-23, 400 V
55 kW
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
