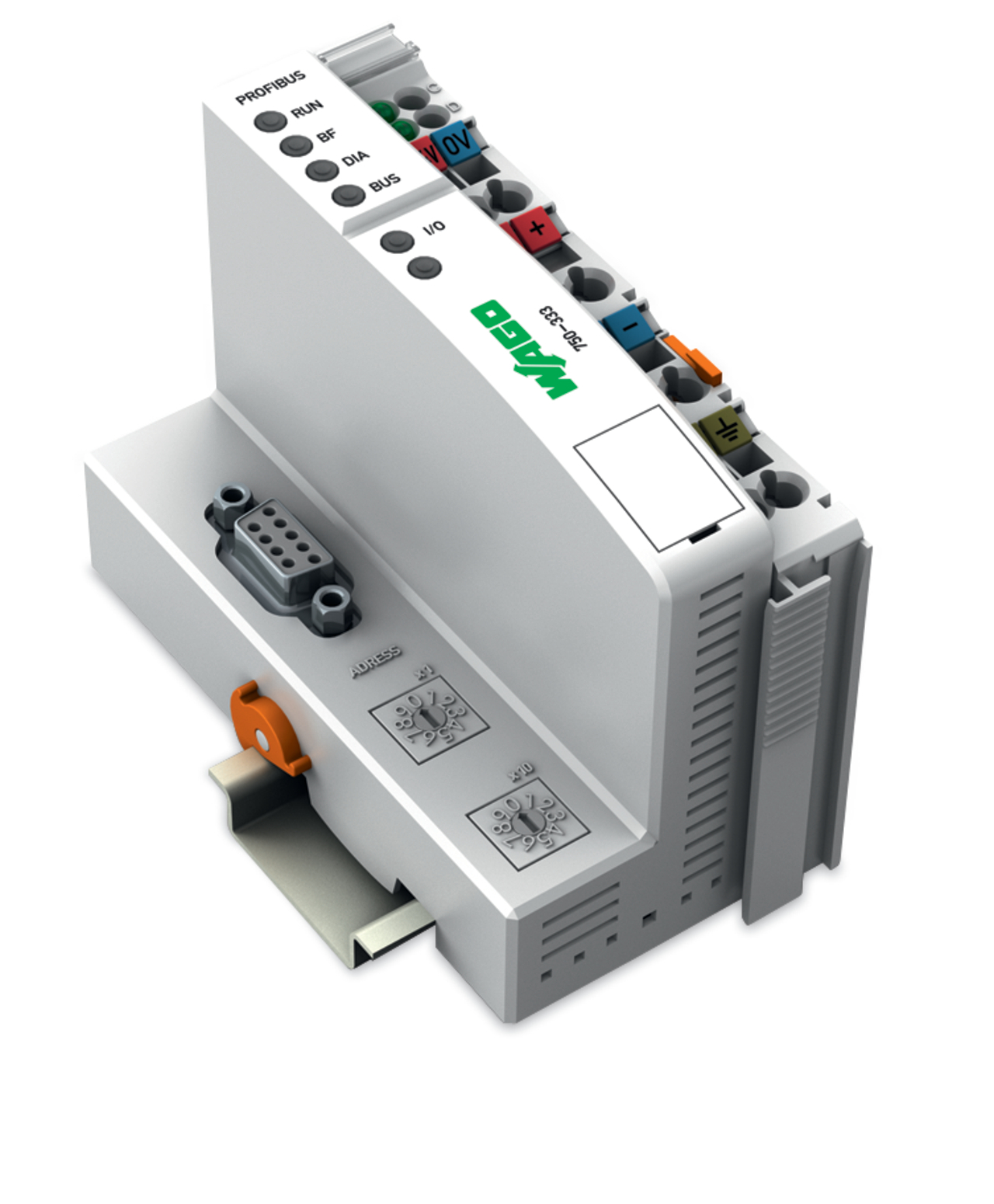

Feldbuskoppler PROFIBUS DP 2. Generation 12 MBdDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller I/O-Module des WAGO-I/O-SYSTEMs auf PROFIBUS DP ab. Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden. Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen. Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.
Hersteller-Artikelnummer (MPN)
750-333
Unterstützt Protokoll für PROFINET CBA
nein
Tiefe
71,09999999 mm
Unterstützt Protokoll für DeviceNet
nein
Fronteinbau möglich
nein
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module
ja
Mit integrierter Stromversorgung
ja
Mit steckbaren Baugruppen, Zentralmodule
ja
Art der Eingangsspannung
DC
Funkstandard Bluetooth
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Explosionsschutz-Kategorie für Staub
ATEX Staub-Ex-Schutz, Kat. 3D
Anzahl der Steckplätze
1
Funkstandard UMTS
nein
Unterstützt Protokoll für EtherNet/IP
nein
Höhe
100 mm
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Geeignet für Sicherheitsfunktionen
nein
Unterstützt Protokoll für INTERBUS
nein
Mit steckbaren Baugruppen, Kommunikationsmodule
ja
Explosionsschutz-Kategorie für Gas
ATEX Gas-Ex-Schutz, Kat. 3G
Unterstützt Protokoll für SUCONET
nein
Mit steckbaren Baugruppen, analoge E/A
ja
Mit Buskoppler für modularen Stationsaufbau
ja
Ausführung des elektrischen Anschlusses
Federzuganschluss
Unterstützt Protokoll für CAN
nein
Zugehöriges Betriebsmittel (Ex ia)
nein
Anzahl der HW-Schnittstellen seriell RS-485
1
Tragschienenmontage möglich
ja
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für PROFINET IO
nein
Funkstandard WLAN 802.11
nein
Funkstandard GSM
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Wand-/Direktmontage möglich
nein
Unterstützt Protokoll für TCP/IP
nein
Rack-Montage möglich
nein
Mit optischer Schnittstelle
nein
Schutzart (IP)
IP20
Mit Potentialtrennung
ja
IO-Link Master
nein
Funkstandard GPRS
nein
Feldbusanschluss über seperaten Buskoppler möglich
nein
Unterstützt Protokoll für Data-Highway
nein
Eingangsspannung bei DC
24 V
Max. Eingangsstrom bei DC
0,5 A
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für LON
nein
Systemkomponente
ja
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für PROFIsafe
nein
Mit steckbaren Baugruppen, sonstige
ja
Unterstützt Protokoll für MODBUS
nein
Mit steckbaren Baugruppen, digitale E/A
ja
Breite
51 mm
Hersteller: WAGO WAGO GmbH & Co. KG Hansastr. 27 DE 32423 Minden info@wago.com Webseite: www.wago.com
