Produktinformationen

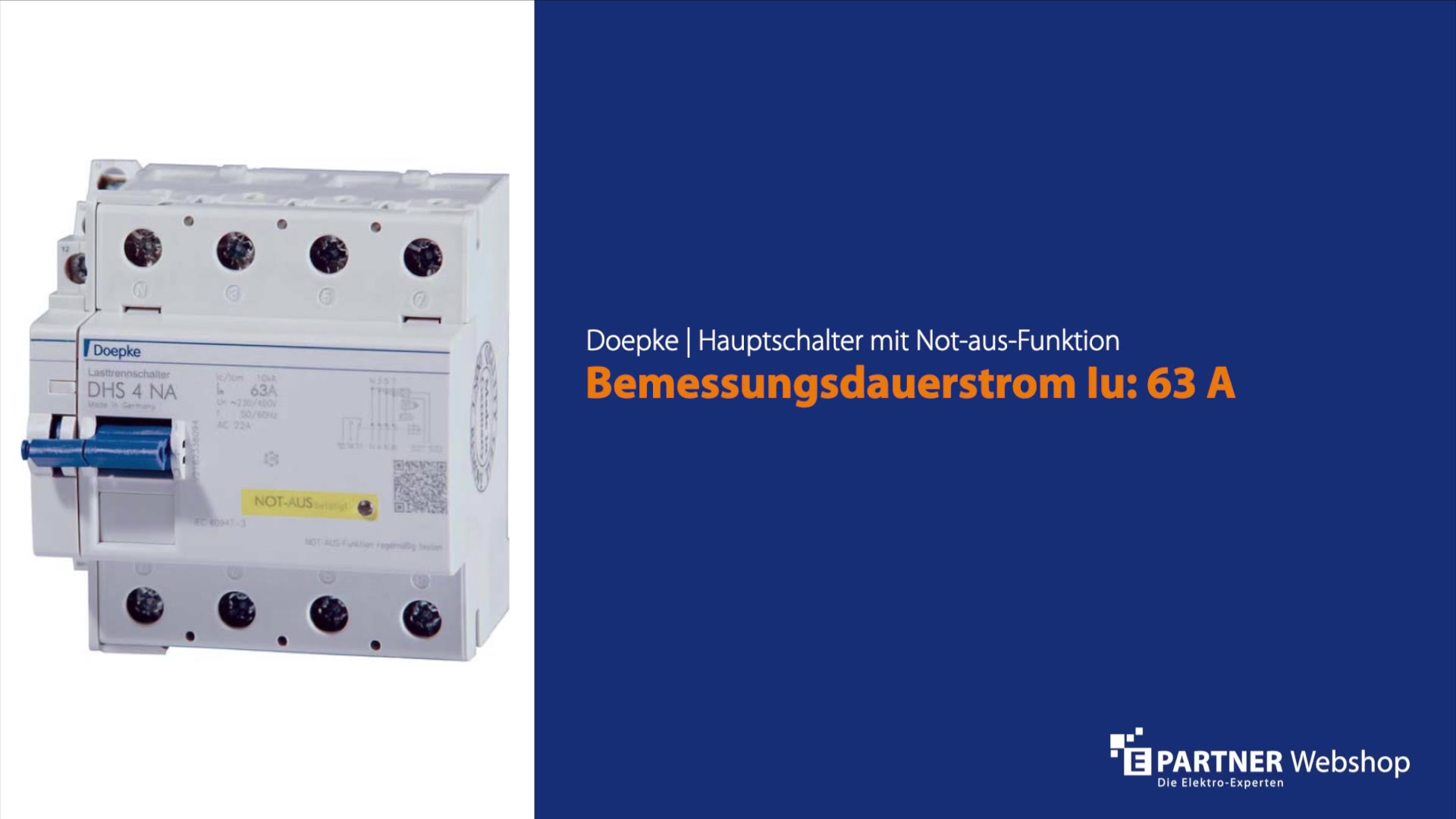

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.- Hersteller-Artikelnummer (MPN)
- 09900009
- Bemessungskurzzeitstromfestigkeit Icw
- 10 kA
- Spannungsauslöser optional
- nein
- Ausführung als Hauptschalter
- nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Geeignet für Frontbefestigung Zentral
- nein
- Schaltleistung bei 400 V
- 29,7 kW
- Anzahl der Hilfskontakte als Wechsler
- 1
- Gerätebauart
- Komplettgerät im Gehäuse
- Bemessungsdauerstrom Iu
- 63 A
- Verriegelbar
- ja
- Motorantrieb optional
- nein
- Bemessungsbetriebsspannung
- 230..400 V
- Ausführung als Wartungs-/Reparaturschalter
- nein
- Schutzart (NEMA)
- 1
- Höhe
- 85 mm
- Tiefe
- 75 mm
- Breite in Teilungseinheiten
- 4,5
- Max. Bemessungsbetriebsspannung Ue bei AC
- 400 V
- Geeignet für Zwischenbau
- nein
- Ausführung als Sicherheitsschalter
- nein
- Breite
- 81 mm
- Anzahl der Schalter
- 1
- Motorantrieb integriert
- nein
- Mit vormontierter Verkabelung
- nein
- Geeignet für Frontbefestigung 4-Loch
- nein
- Ausführung als NOT-AUS-Einrichtung
- ja
- Polzahl
- 4
- Schutzart (IP), frontseitig
- IP20
- Bedingter Bemessungskurzschlussstrom Iq
- 10 kA
- Geeignet für Verteilereinbau
- ja
- Ausführung als Wendeschalter
- nein
- Farbe des Betätigungselements
- sonstige
- Bemessungsdauerstrom bei AC-21, 400 V
- 63 A
- Ausführung des Betätigungselements
- Kipphebel
-
Hersteller: Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE 26506 Norden
info@doepke.de
Webseite: www.doepke.de
