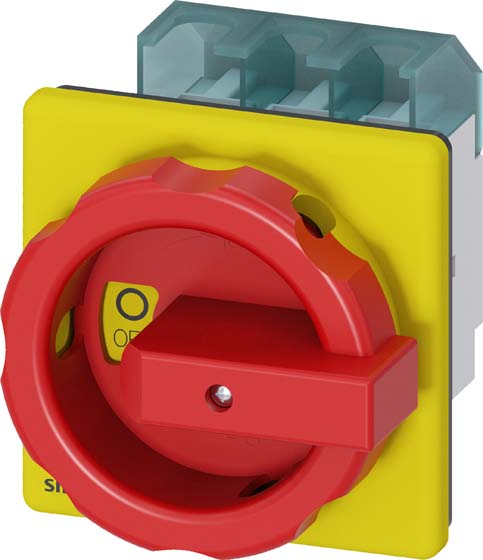

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hersteller-Artikelnummer (MPN)
3LD25040TK53
Anzahl der Schalter
1
Bemessungsdauerstrom bei AC-21, 400 V
63 A
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
sonstige
Bemessungsdauerstrom bei AC-23, 400 V
43 A
Bemessungsdauerstrom Iu
63 A
Polzahl
3
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Verriegelbar
ja
Bemessungskurzzeitstromfestigkeit Icw
1,26 kA
Farbe des Betätigungselements
rot
Geeignet für Verteilereinbau
nein
Ausführung als Sicherheitsschalter
ja
Motorantrieb optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Ausführung als Wendeschalter
nein
Geeignet für Frontbefestigung 4-Loch
ja
Ausführung des Betätigungselements
kurzer Drehgriff
Ausführung als NOT-AUS-Einrichtung
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Geeignet für Frontbefestigung Zentral
nein
Breite
90 mm
Bemessungsbetriebsleistung bei AC-23, 400 V
22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
19 kW
Motorantrieb integriert
nein
Ausführung als Hauptschalter
ja
Spannungsauslöser optional
nein
Tiefe
110,5 mm
Geeignet für Bodenmontage
nein
Mit vormontierter Verkabelung
nein
Geeignet für Zwischenbau
nein
Anschlussart Hauptstromkreis
Rahmenklemme
Höhe
106 mm
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
