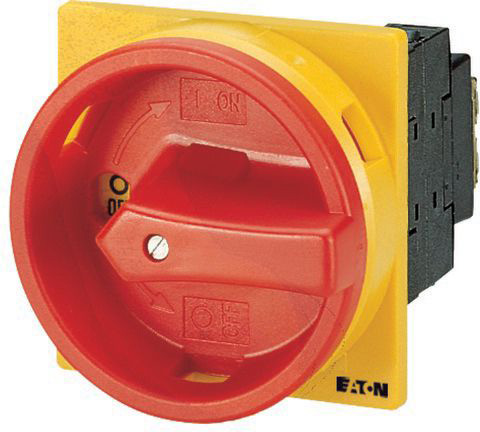

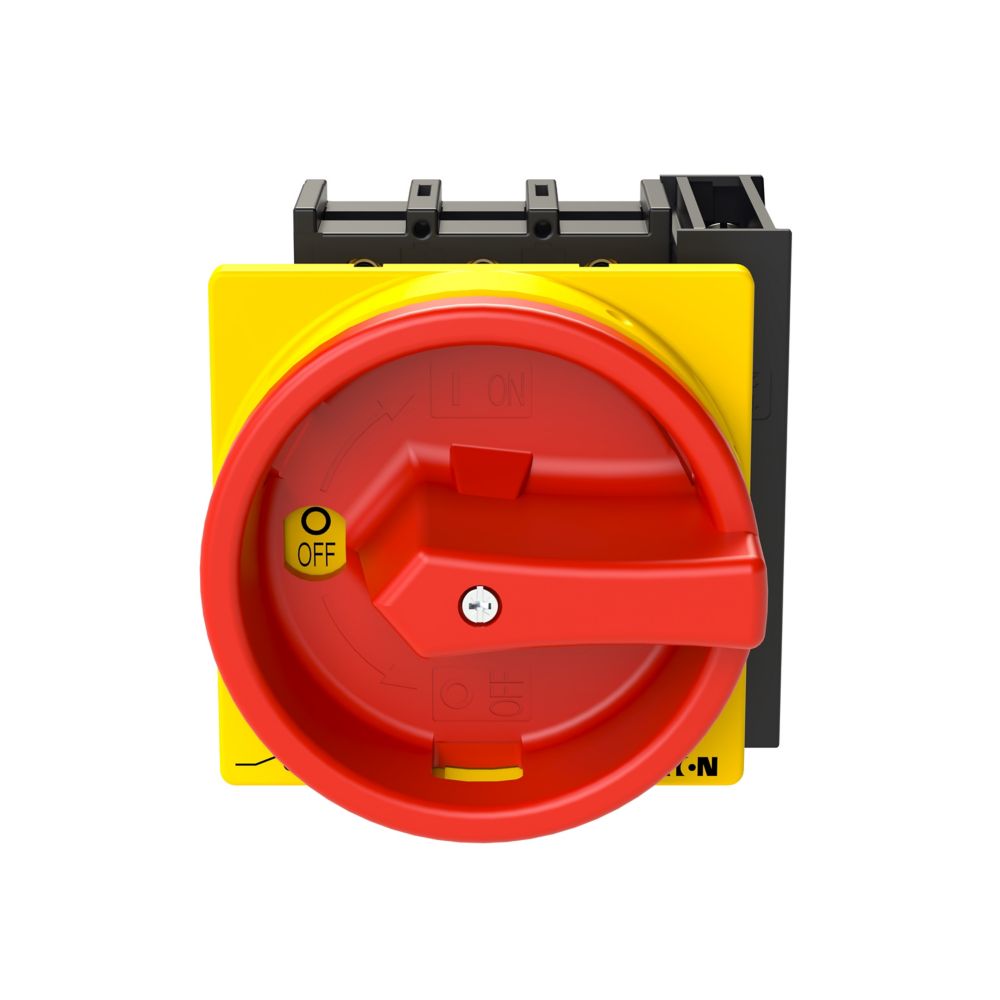

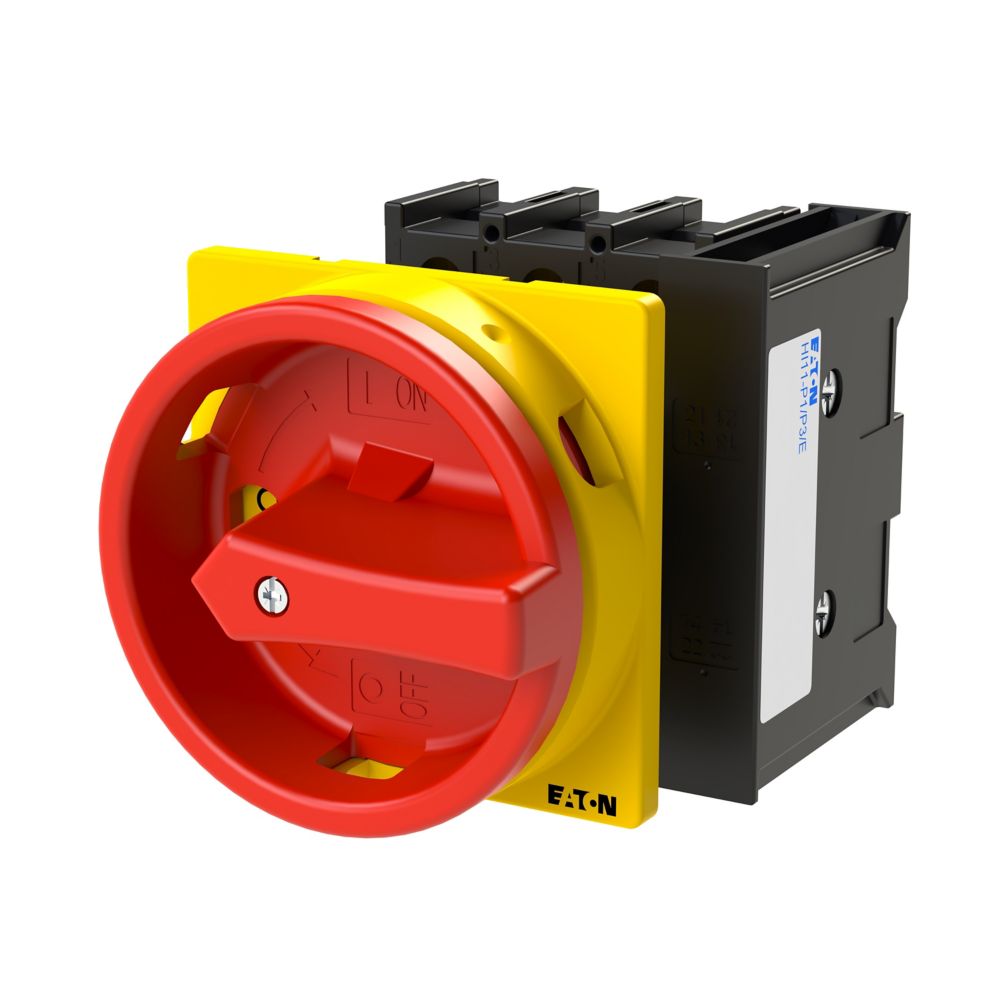

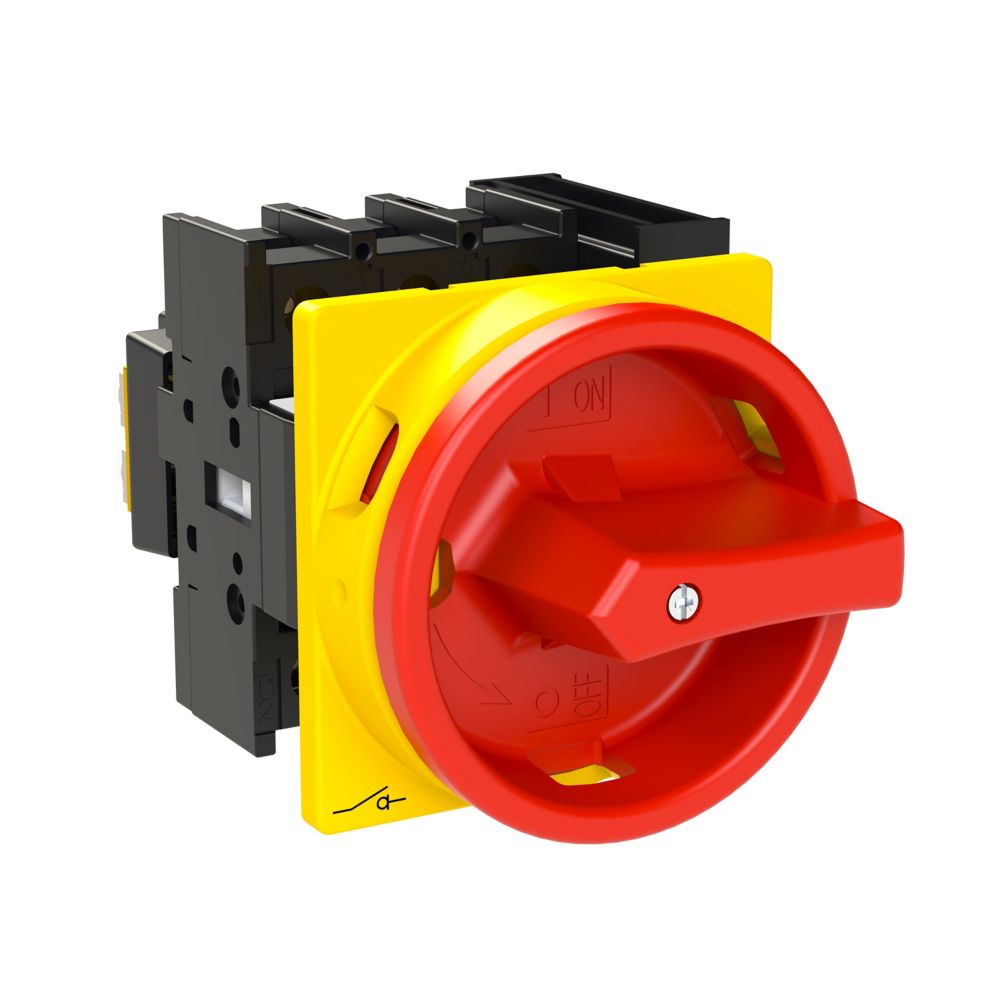

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 25 A, Funktionen: Verriegelbar, NOT-AUS-Funktion, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Montageart: Einbau, Polzahl: 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 1
Hersteller-Artikelnummer (MPN)
091080
Anschlussart Hauptstromkreis
Schraubanschluss
Verriegelbar
ja
Geeignet für Frontbefestigung 4-Loch
ja
Gehäusefarbe
grau
Ausführung als Wartungs-/Reparaturschalter
ja
Polzahl
3
Bemessungsbetriebsspannung
690 V
Geeignet für Bodenmontage
nein
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Bemessungsbetriebsleistung bei AC-3, 400 V
7,5 kW
Anzahl der Hilfskontakte als Öffner
1
Bemessungsdauerstrom bei AC-21, 400 V
25 A
Anzahl der Hilfskontakte als Schließer
1
Gerätebauart
Einbaugerät Festeinbautechnik
Werkstoff des Gehäuses
Kunststoff
Bemessungskurzzeitstromfestigkeit Icw
0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
13 kW
Bemessungsdauerstrom bei AC-23, 400 V
25 A
Geeignet für Frontbefestigung Zentral
nein
Ausführung als NOT-AUS-Einrichtung
ja
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Geeignet für Zwischenbau
nein
Farbe des Betätigungselements
rot
Breite
83 mm
Ausführung als Sicherheitsschalter
nein
Motorantrieb optional
nein
Höhe
65 mm
Spannungsauslöser optional
nein
Ausführung als Hauptschalter
ja
Ausführung als Wendeschalter
nein
Schutzart (NEMA)
1
Anzahl der Schalter
1
Mit vormontierter Verkabelung
nein
Motorantrieb integriert
nein
Schaltleistung bei 400 V
13 kW
Geeignet für Verteilereinbau
nein
Bemessungsdauerstrom Iu
25 A
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Schutzart (IP), frontseitig
IP65
Tiefe
119 mm
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
