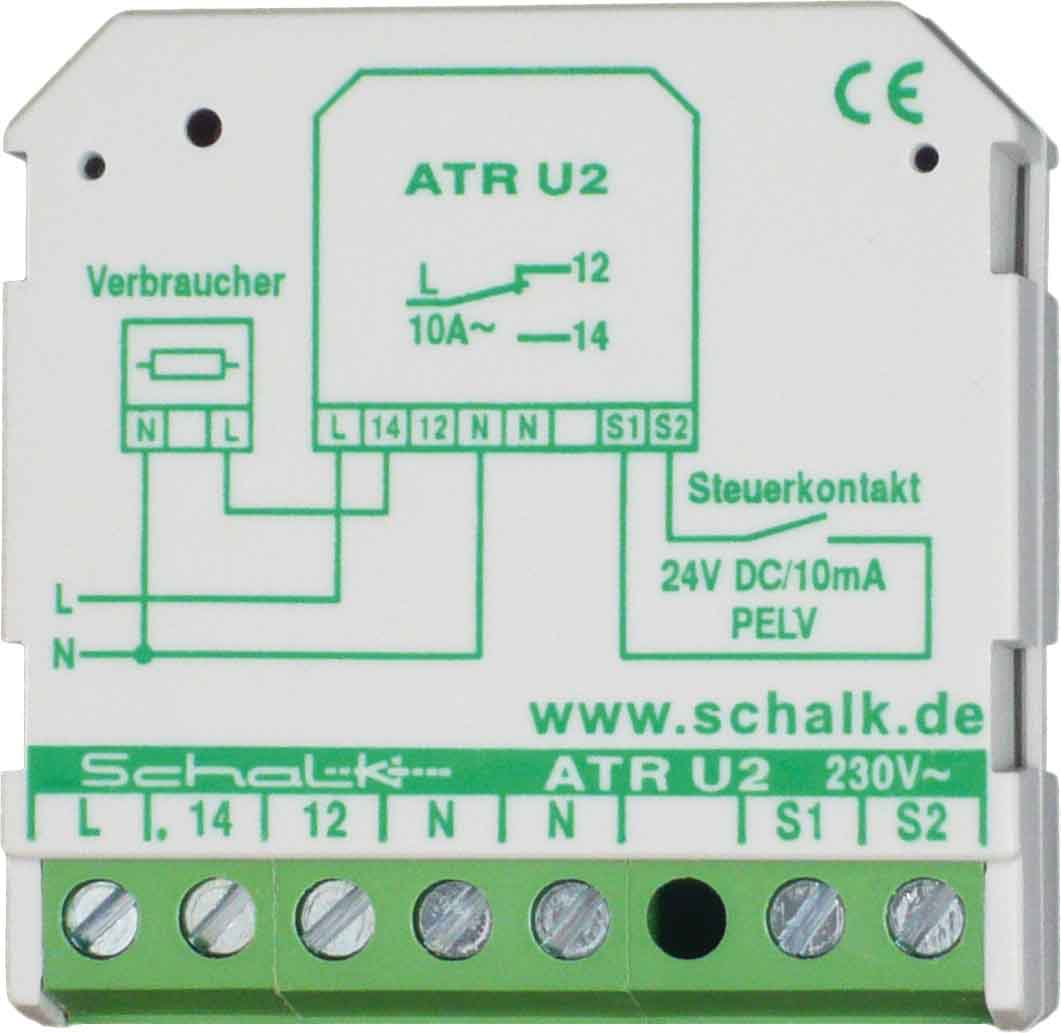

Das ATR U2 ermöglicht auf einfachste Art und Weise die Ansteuerung von Netzspannungsverbrauchern durch Kleinspannungskontakte. Ein Netzteil für die Ansteuerung der Relaisspule entfällt, da das ATR U2 die notwendige Steuerspannung (24V DC PELV) intern selbst erzeugt. In Verbindung mit dem Magnetkontakt MKW 1 lässt sich somit z. B. eine für geschlossene Räume häufig vorgeschriebene Zuluftüberwachung beim Betrieb von Abzugsventilatoren mit geringem Aufwand realisieren. Durch den 10A Wechselkontakt ist das ATR U2 jedoch auch für andere Anwendungen sehr vielseitig einsetzbar., Maße: 43x43x18,5mm, 230V AC - 1W 10A
Hersteller-Artikelnummer (MPN)
ATRU29
Bemessungssteuerspeisespannung AC 50 Hz
207..253 V
Schutzart (IP)
IP20
Spannungsart zur Betätigung
DC
Mit LED-Anzeige
ja
Antrieb, Polung
ungepolt
Werkstoff der Kontaktbeschichtung
Silber
Art des Schaltkontaktes
Einfachkontakt
Mit abnehmbaren Klemmen
nein
Spannungsart der Betriebsspannung
AC
Höhe
43 mm
Anzahl der Kontakte als Schließer
1
Werkstoff des Kontaktes
Silberzinnoxid (AgSnO2)
Breite
43 mm
Betriebsspannung AC 60 Hz
207..253 V
Anzahl der Kontakte als Wechsler
1
Betriebsspannung AC 50 Hz
207..253 V
Tiefe
18,5 mm
Anzahl der Kontakte als Öffner
1
Ausführung des elektrischen Anschlusses
Schraubanschluss
Bemessungssteuerspeisespannung DC
24 V
Komplettgerät mit Sockel
nein
Werkstoff des Kontakteinsatzes
Thermoplast
Nennstrom
10 A
Mit zwangsgeführten Kontakten
ja
Bemessungssteuerspeisespannung AC 60 Hz
207..253 V
Schaltverhalten des Antriebs
monostabil
Hersteller: Schalk Schalk Steuerungstechnik GmbH Am Stellwinkel 2 DE 87784 Westerheim info@schalk.de Webseite: www.schalk.de
