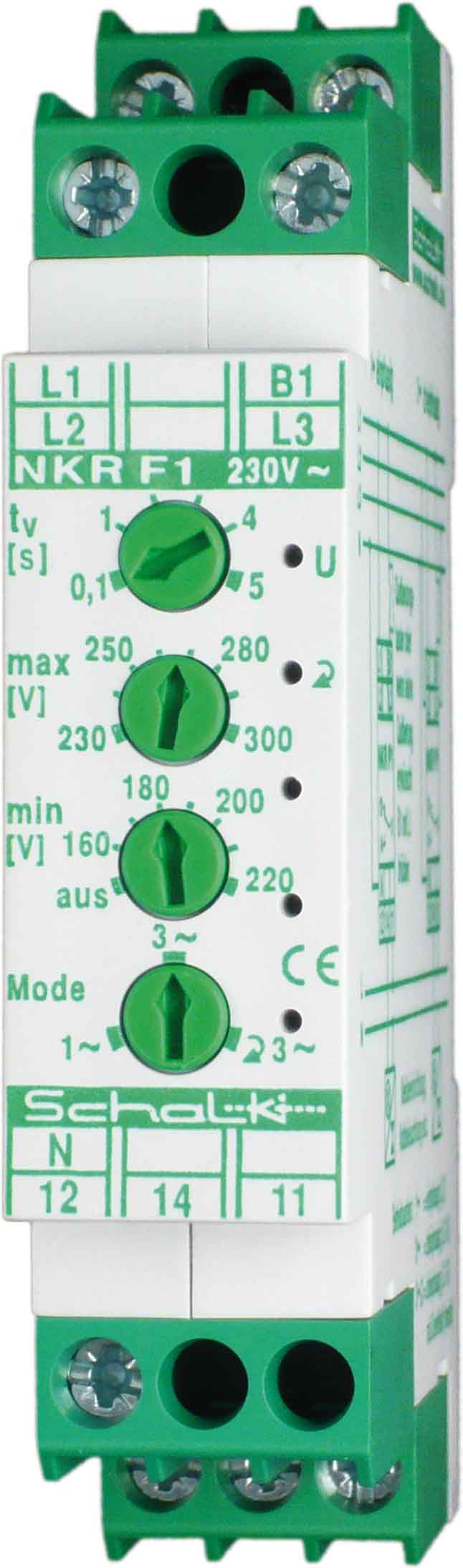

Netz-Überwachungs-Relais, Das NKR F1 überwacht 1 bis 3-phasige Netze auf Phasenlage, Über- und Unterspannung. Dadurch wird es möglich, auch auf Lullleiterunterbrechungen und die in der Regel dabei auftretenden Überspannungen zu reagieren., Folgeschäden in elektrischen Anlagen könne somit verhindert werden. Die Reaktionszeit auf Netzfehler ist von 0,1s bis 5s einstellbar. Das Relais schaltet nach einem Fehelrzustand wahlweise selbsttätig, oder erst nach Quittierung durch einen externen Taster wieder ein., Maße: 18x55mm, 230V AC - 1W pf 10A, Uvar 170-230V
Hersteller-Artikelnummer (MPN)
NKRF19
1-Phasen-Unterspannung möglich
ja
1-Phasen-Fenster möglich
ja
3-Phasen-Fenster möglich
ja
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsmessbereich 1
150..400 V
Min. einstellbare Ansprechverzögerungszeit
0,1 s
Betriebsspannung AC 60 Hz
207..253 V
3-Phasen-Unterspannung möglich
ja
Anzahl der Kontakte als Öffner
1
Enthält Funktion Gleichspannung-Unterspannung
nein
Min. einstellbare Rückfallverzögerungszeit
0,1 s
Enthält Funktion Gleichspannung-Fenster
nein
Ansprechwert Spannung
160..300 V
3-Phasen-Überspannung möglich
ja
Mit abnehmbaren Klemmen
nein
Betriebsspannung AC 50 Hz
207..253 V
Max. zulässige Ansprechverzögerungszeit
5 s
Spannungsart der Betriebsspannung
AC
Höhe
88 mm
Breite
18 mm
Anzahl der Kontakte als Schließer
1
Max. zulässige Rückfallverzögerungszeit
5 s
Anzahl der Kontakte als Wechsler
1
Spannungsart des Messbereichs
AC
Versorgungsspannung AC 50 Hz
207..253 V
Spannungsart der Versorgungsspannung
AC
1-Phasen-Überspannung möglich
ja
Bemessungsschaltstrom
10 A
Tiefe
55 mm
Spannungsmessbereich 2
150..400 V
Externe Stromversorgung erforderlich
nein
Versorgungsspannung AC 60 Hz
207..253 V
Enthält Funktion Gleichspannung-Überspannung
nein
Hersteller: Schalk Schalk Steuerungstechnik GmbH Am Stellwinkel 2 DE 87784 Westerheim info@schalk.de Webseite: www.schalk.de
