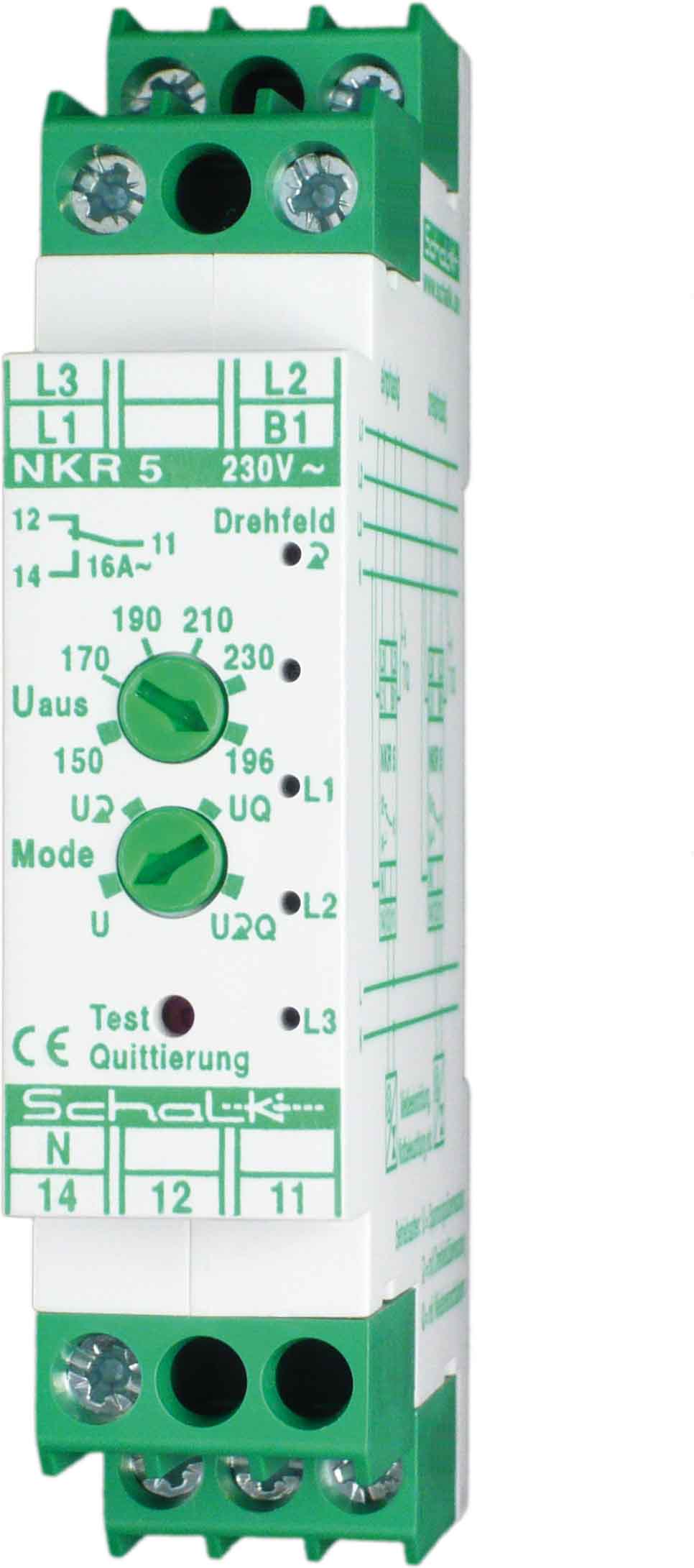

Die Netzüberwachungsrelais werden zur Überwachung von ein- bis dreiphasigen Netzen eingesetzt. Beim Einsatz in einem Drehstromnetz kann zusätzlich zur Spannung die Phasenlage überwacht werden. Die Schaltschwelle kann von 150 bis 230V frei, oder auf einen definierten Festwert von 196V (DIN VDE) eingestellt werden. Beim NKR 5 wird der Zustand der Phasenspannungen und der Drehfeldrichtung über 4 LEDs angezeigt. Ein Phasenausfall wird optisch durch eine blinkende LED gespeichert. Das Relais schaltet entweder automatisch nach Spannungswiederkehr, oder erst nach Quittierung durch den internen oder einen externen Taster ein (Fehlerspeicher-Funktion)., Maße: 18x55mm, 230V AC,1 Wechsler 10A potentialfrei, Uvar 150-230V, Ufix 196V
Hersteller-Artikelnummer (MPN)
NKR509
3-Phasen-Überspannung möglich
nein
Spannungsart des Messbereichs
AC
Mit abnehmbaren Klemmen
nein
Enthält Funktion Gleichspannung-Fenster
nein
Spannungsart der Betriebsspannung
AC
1-Phasen-Überspannung möglich
nein
Min. einstellbare Ansprechverzögerungszeit
0,5 s
Max. zulässige Rückfallverzögerungszeit
0,5 s
Enthält Funktion Gleichspannung-Überspannung
nein
3-Phasen-Fenster möglich
ja
1-Phasen-Fenster möglich
ja
Anzahl der Kontakte als Schließer
1
3-Phasen-Unterspannung möglich
ja
Min. einstellbare Rückfallverzögerungszeit
0 s
Ansprechwert Spannung
150..230 V
Anzahl der Kontakte als Wechsler
1
Tiefe
55 mm
Höhe
88 mm
Breite
18 mm
Spannungsmessbereich 1
140..250 V
Spannungsmessbereich 2
140..250 V
1-Phasen-Unterspannung möglich
ja
Anzahl der Kontakte als Öffner
1
Externe Stromversorgung erforderlich
nein
Versorgungsspannung AC 60 Hz
207..253 V
Enthält Funktion Gleichspannung-Unterspannung
nein
Betriebsspannung AC 60 Hz
207..253 V
Betriebsspannung AC 50 Hz
207..253 V
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsart der Versorgungsspannung
AC
Bemessungsschaltstrom
10 A
Max. zulässige Ansprechverzögerungszeit
0,5 s
Versorgungsspannung AC 50 Hz
207..253 V
Hersteller: Schalk Schalk Steuerungstechnik GmbH Am Stellwinkel 2 DE 87784 Westerheim info@schalk.de Webseite: www.schalk.de
