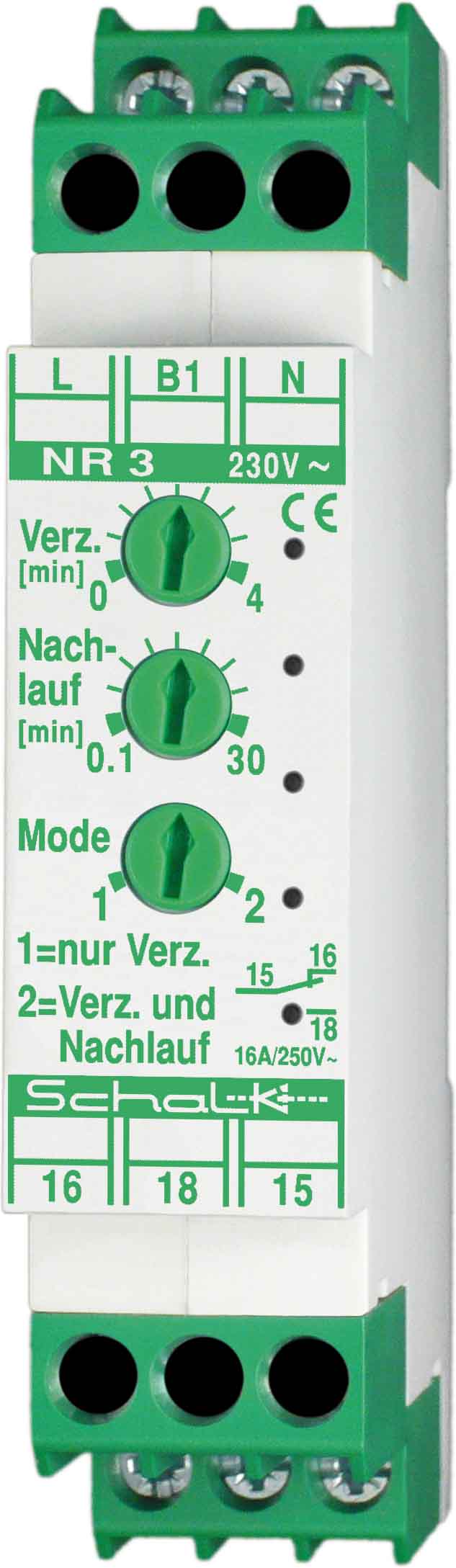

Das Nachlaufrelais NR 3 ist ein elektronischer Zeitschalter mit Relaisausgang zum verzögerten Ein- und Ausschalten von Sekundärverbrauchern (z. B. zur Lüftersteuerung in Bad/WC, etc.). Bei Bedarf lässt sich das Relais auch als reine Einschaltverzögerung ohne Nachlaufzeit verwenden. Durch die umschaltbaren Betriebsarten und die in einem weiten Bereich einstellbaren Laufzeiten kann das Relais NR 3 sehr vielseitig eingesetzt werden., Maße: 18x55mm, 230V AC - 1 Wechsler (potentialfrei) 10A
Hersteller-Artikelnummer (MPN)
NR3009
Funktion taktend mit Pause beginnend, variabel
nein
Breite in Teilungseinheiten
1
Funktion Impulsformend
nein
Geeignet als Fernbedienung
nein
Aufsteckbar auf Schütz
nein
Zeitbereich
0,1..1800 s
Nennstrom
16 A
Funktion rückfallverzögert
ja
Betriebsspannung AC 60 Hz
207..253 V
Betätigungsart
analog mit Multifunktion
Anzahl der Ausgänge, verzögert, Wechsler
1
Funktion taktend mit Impuls beginnend, variabel
nein
Bemessungssteuerspeisespannung AC 60 Hz
207..253 V
Schutzart (IP)
IP20
Funktion blinkend mit Impuls beginnend, Festzeit
nein
Funktion blinkend mit Pause beginnend, Festzeit
nein
Geeignet für Frontmontage
nein
Tiefe
55 mm
Spannungsart der Betriebsspannung
AC
Werkstoff der Kontaktbeschichtung
Silber
Spannungsart zur Betätigung
AC
Betriebsspannung AC 50 Hz
207..253 V
Ausgänge, umschaltbar verzögert/unverzögert
ja
Anzahl der Ausgänge, unverzögert, Wechsler
1
Werkstoff des Kontakteinsatzes
Thermoplast
Funktion Stern/Dreieck
nein
Mit Halbleiterausgang
nein
Ausführung des elektrischen Anschlusses
Schraubanschluss
Breite
18 mm
Komplettgerät mit Sockel
ja
Funktion einschaltwischend
ja
Geeignet für Hutschienenmontage
ja
Höhe
58 mm
Fernbedienung möglich
ja
Werkstoff des Kontaktes
Silberzinnoxid (AgSnO2)
Bemessungssteuerspeisespannung AC 50 Hz
207..253 V
Funktion ansprechverzögert
ja
Funktion ausschaltwischend
ja
Hersteller: Schalk Schalk Steuerungstechnik GmbH Am Stellwinkel 2 DE 87784 Westerheim info@schalk.de Webseite: www.schalk.de
