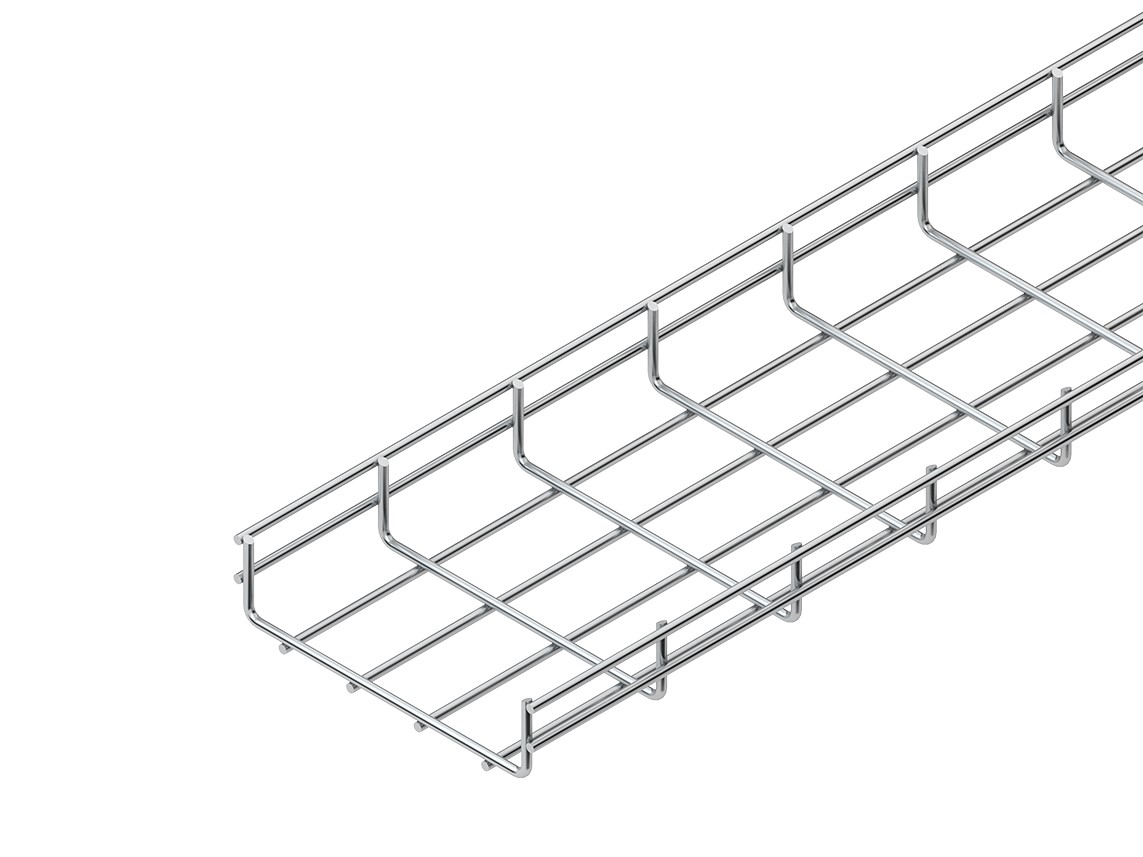

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) NennMaße H x B (innen) : 54 x 150 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 7665 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert
Hersteller-Artikelnummer (MPN)
MTS 54.150 V
Oberflächenschutz
bandverzinkt
Höhe
54 mm
Belastungstesttyp nach IEC 61537
Typ III
Art der Verbindung
geschraubt
Nutzbarer Querschnitt
7665 mm²
Arbeitslänge
3000 mm
Drahtdurchmesser Längsseite
6 mm
Integrierte Trennwand
ohne
Profilform
U-Form
Gewicht
1,8691 kg/m
Drahtdurchmesser Querseite
6 mm
Breite
150 mm
Farbe
Zink
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
735 N/m
Ausführung
integrierter Verbinder
Geeignet für Funktionserhalt
nein
Werkstoffgüte
sonstige
Werkstoff
Stahl
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
550 N/m
Einsatztemperatur
-20..120 °C
Länge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
400 N/m
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
