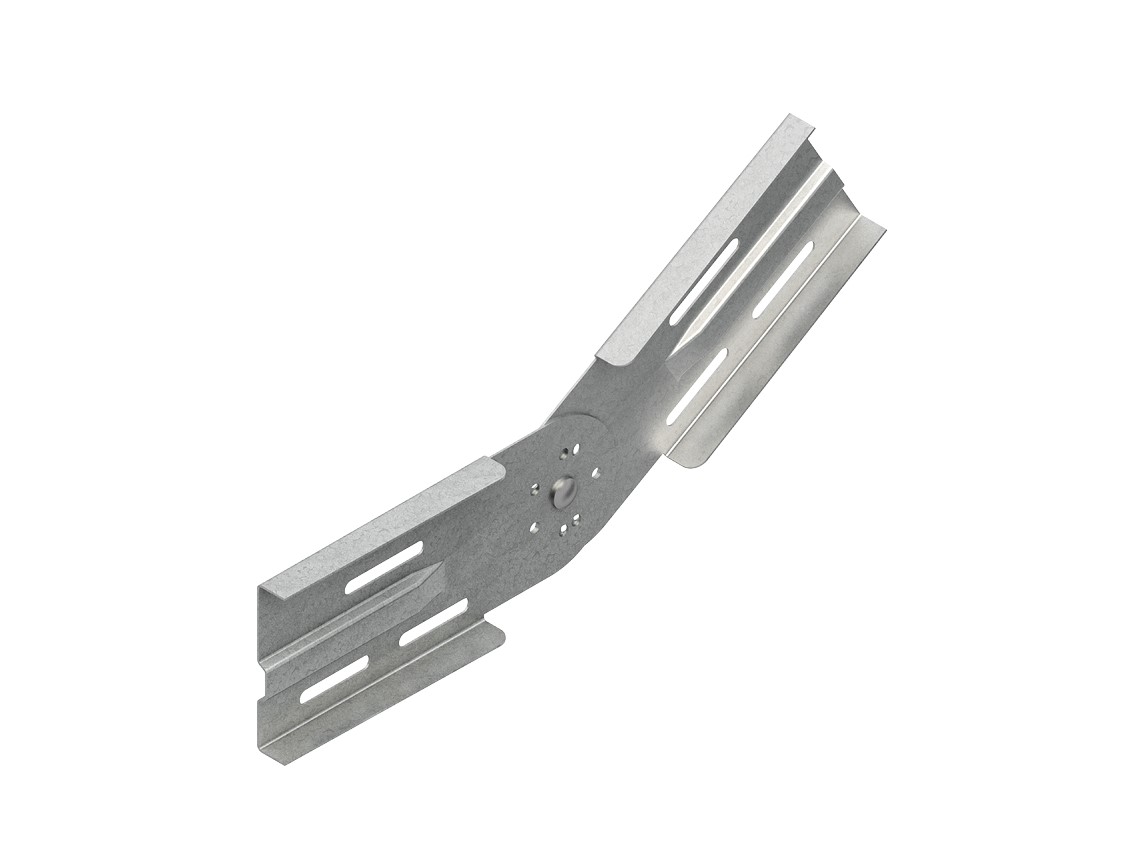

Gelenkverbinder, vertikal, zur Herstellung von vertikalen Winkelverbindungen von durchlaufenden Weitspannkabelrinnen/-leitern, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Der Potentialausgleich erfolgt durch die Verschraubung mit den Weitspannkabelrinnen/-leiterholmen sowie den Formstückholmen. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinnen/-leitern und deren Formstücke mit 105 mm Kantenhöhe Bedarf : 2 Stück je Stoßstelle Abmessungen (ca. Maße) Höhe H (lichtes InnenMaße) : 106,5 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
WSGV 105 F
Werkstoff
Stahl
Farbe
Zink
Art der Verbindung
Schraubverbinder
Gelenkverbinder horizontal
nein
Geeignet für Gitterrinne
nein
Oberflächenschutz
feuerverzinkt
Rostfreier Stahl, gebeizt
nein
Geeignet für Kabelrinne
ja
Einsatztemperatur
-20..120 °C
Werkstoffgüte
sonstige
Geeignet für Funktionserhalt
nein
Geeignet für Kabelleiter
ja
Geeignet für Kabeltragsystemhöhe
105 mm
Ausführung
Längs- und Winkelverbinder
Geeignet für Kabeltragsystembreite
200..600 mm
Länge
460 mm
Gelenkverbinder vertikal
ja
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
