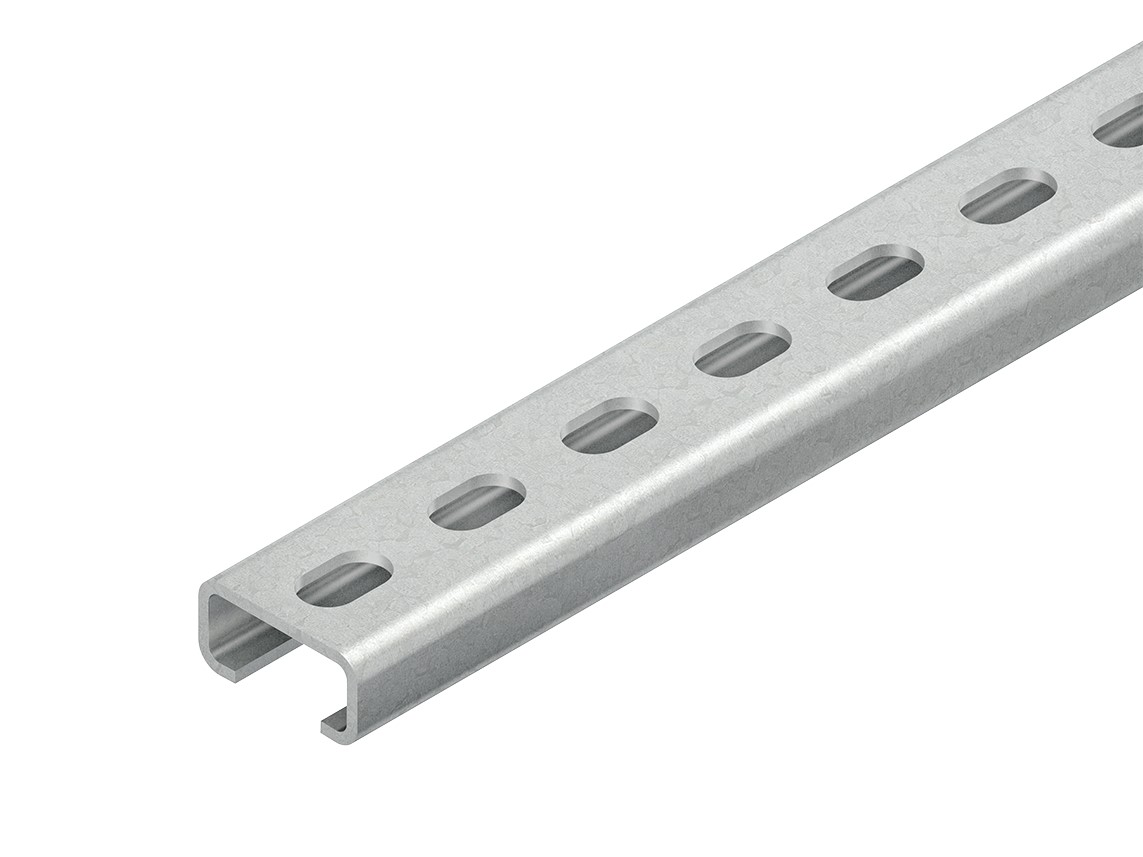

Ankerschiene Modell 2971, C-Profil ähnlich DIN EN 60715, gelocht. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 2 mm Schlitzweite : 16 mm Profillochung : 9 x 15 mm mittiger Abstand : 25 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, dickschichtpassiviert
Hersteller-Artikelnummer (MPN)
2971/2 GL
Farbe
Zink
Höhe
15 mm
Materialstärke
2 mm
Widerstandsmoment Wz
0,98 cm³
Werkstoff
Stahl
Lochbreite
9 mm
Werkstoffgüte
sonstige
Gewicht
0,88 kg
Breite
30 mm
Schlitzbreite
16 mm
Mit Zahnung
nein
Ausführung
Einfachprofil
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Flächenträgheitsmoment lz
1,47 cm4
Widerstandsmoment Wy
0,35 cm³
Abbrechbar
nein
Länge
2000 mm
Profilform
C-Profil
Flächenträgheitsmoment ly
0,32 cm4
Art der Lochung
Rücken gelocht
Geeignet für Funktionserhalt
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
