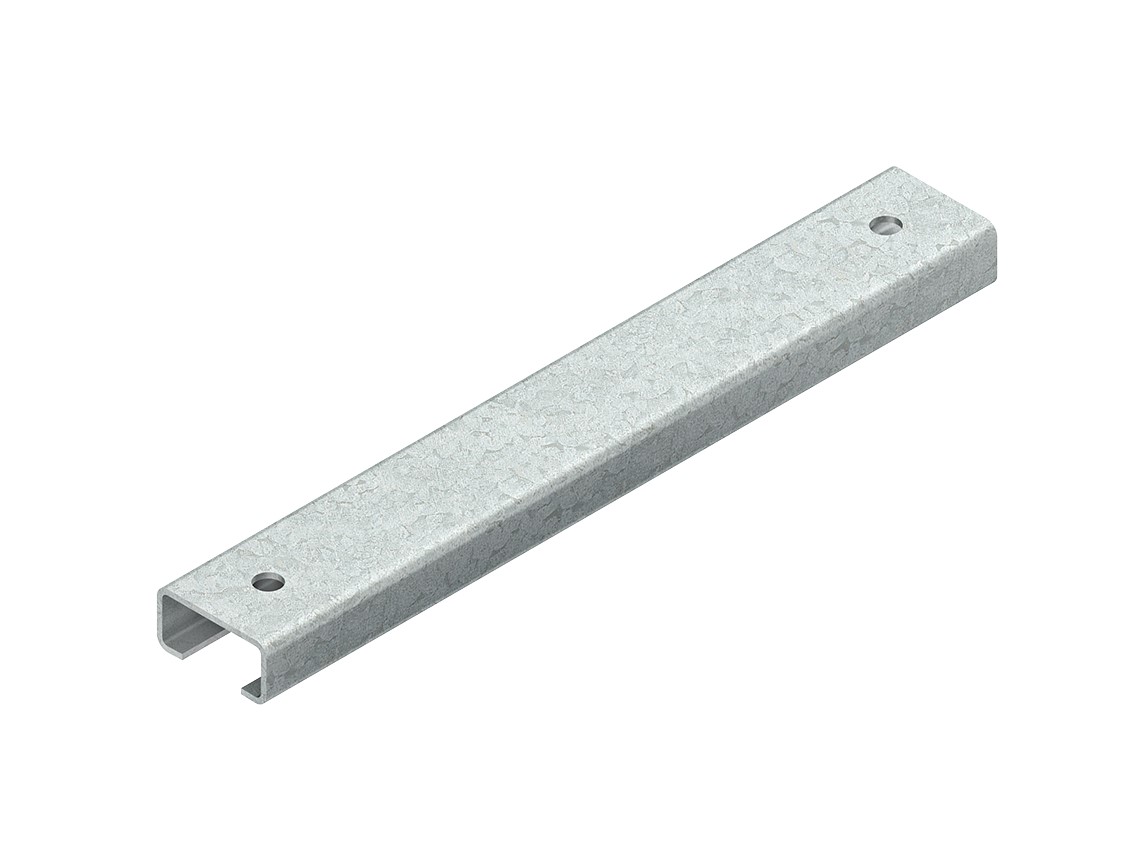

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, mit zwei Endlochungen. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Endlochungen : Ø 6,5 mm Abstand zu den Profilenden : 15,5 mm Lieferlänge L : 200 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
2970/200-2 SL
Geeignet für Funktionserhalt
ja
Flächenträgheitsmoment ly
0,28 cm4
Materialstärke
1,5 mm
Länge
200 mm
Oberflächenschutz
bandverzinkt
Gewicht
0,1502 kg
Breite
30 mm
Art der Lochung
Rücken gelocht
Abbrechbar
nein
Ausführung
Einfachprofil
Höhe
15 mm
Werkstoffgüte
sonstige
Mit Zahnung
nein
Flächenträgheitsmoment lz
1,22 cm4
Widerstandsmoment Wy
0,31 cm³
Schlitzbreite
16 mm
Profilform
C-Profil
Lochbreite
6,5 mm
Widerstandsmoment Wz
0,81 cm³
Werkstoff
Stahl
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
